Затворы дисковые межфланцевые
Цена 5931.38 грн.
Затвор дисковый поворотный межфланцевый чугунный, диск-чугун + PTFE, PTFE, PN16..
Купить- Давление: PN16
- Присоединение: Межфланцевое
- Температура: до +325
- Материал диска: нж сталь AISI304
- Материал корпуса: нж сталь AISI304
- Уплотнение корпуса: нж сталь
- Рабочая среда: пищевые среды, слабоагрессивные среды, нефтепродукты, пар, газ, воздух, вода
Цена 999.63 грн.
Заслонка поворотная дисковая применяется в качестве регулирующего и запорного устройства для перекрытия потока рабочей среды.Давление, Атм.16Температура (макс.), °Cдо +120Тип присоединенияМежфланцевое..
Купить

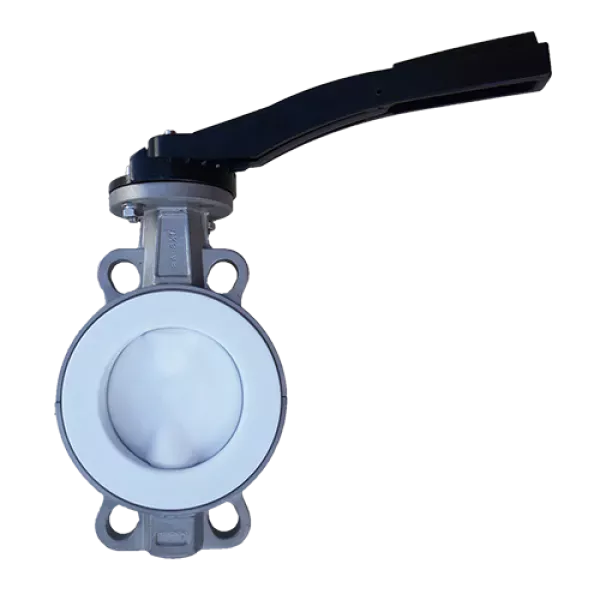

Цена 4199.20 грн.
Заслонка поворотная дисковая применяется в качестве регулирующего и запорного устройства для перекрытия потока для слабоагрессивных сред, газа, нефтепродуктов, воды и воздуха...
Купить- Диаметр: ДУ 65, ДУ200, ДУ600, ДУ100, ДУ150, ДУ300, ДУ125, ДУ400, ДУ500, ДУ250, ДУ 80, ДУ 50
- Диаметр условный, мм: Ду 50
- Давление: PN16
- Присоединение: Межфланцевое
- Температура: до +150
- Материал диска: нж сталь AISI316 + PTFE
- Материал корпуса: нж сталь AISI316
- Уплотнение корпуса: PTFE
- Рабочая среда: воздух, газ, нефтепродукты, слабоагрессивные среды, вода
Цена 9214.21 грн.
Заслонка поворотная дисковая применяется в качестве регулирующего и запорного устройства для перекрытия потока для слабоагрессивных сред, газа, нефтепродуктов, воды и воздуха...
Купить- Диаметр: ДУ100, ДУ 80, ДУ200, ДУ150, ДУ 65, ДУ125, ДУ 50
- Диаметр условный, мм: Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200
- Присоединение: Межфланцевое
- Температура: до +150
- Материал диска: нж сталь AISI316 + PTFE
- Материал корпуса: нж сталь AISI316
- Уплотнение корпуса: PTFE
- Рабочая среда: воздух, газ, нефтепродукты, слабоагрессивные среды, вода
Цена 1234.87 грн.
Заслонка поворотная дисковая применяется в качестве регулирующего и запорного устройства для перекрытия потока рабочей среды.Давление, Атм.16Температура (макс.), °Cдо +120Тип присоединенияМежфланцевое..
Купить- Диаметр: ДУ500, ДУ200, ДУ 65, ДУ100, ДУ800, ДУ300, ДУ400, ДУ150, ДУ 50, ДУ 80, ДУ600, ДУ250, ДУ350, ДУ125, ДУ 40
- Диаметр условный, мм: Ду 40
- Давление: PN16
- Присоединение: Межфланцевое
- Температура: до +120
- Материал корпуса: ковкий чугун GGG40
- Материал диска: нж сталь AISI304
- Уплотнение корпуса: EPDM
- Рабочая среда: воздух, вода
Цена 738.38 грн.
Заслонка поворотная дисковая применяется в качестве регулирующего и запорного устройства для перекрытия потока рабочей среды...
Купить- Диаметр: ДУ100, ДУ 40, ДУ400, ДУ 50, ДУ 80, ДУ200, ДУ500, ДУ150, ДУ125, ДУ 65, ДУ250, ДУ300, ДУ350, ДУ600
- Диаметр условный, мм: Ду 40
- Давление: PN16
- Присоединение: Межфланцевое
- Температура: до +80
- Материал диска: нж сталь AISI304
- Материал корпуса: ковкий чугун GGG40
- Уплотнение корпуса: NBR
- Рабочая среда: нефтепродукты, газ, воздух, вода
Цена 1086.53 грн.
Заслонка поворотная дисковая применяется в качестве регулирующего и запорного устройства для перекрытия потока для пищевых, слабоагрессивных сред, газа, нефтепродуктов, воды и воздуха...
Купить- Диаметр: ДУ125, ДУ 80, ДУ 50, ДУ350, ДУ400, ДУ600, ДУ300, ДУ150, ДУ500, ДУ100, ДУ200, ДУ 40, ДУ250, ДУ 65
- Диаметр условный, мм: Ду 40
- Давление: PN16
- Присоединение: Межфланцевое
- Температура: до +150
- Материал диска: ковкий чугун GGG40
Цена 1230.90 грн.

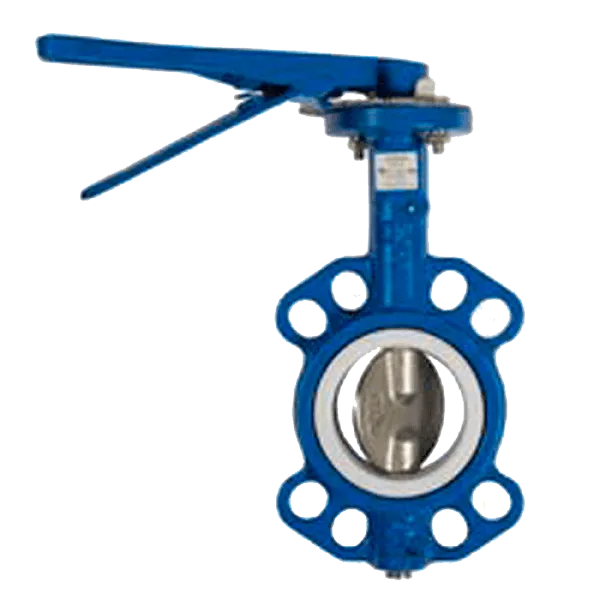

Затвор дисковый поворотный межфланцевый чугунный PN16 /диск-чавун GGG40/PTFE/..
Купить- Диаметр: ДУ100, ДУ 50, ДУ300, ДУ250
- Диаметр условный, мм: Ду 50
- Давление: PN16
- Присоединение: Межфланцевое
- Температура: до +150
- Материал диска: ковкий чугун GGG40
- Материал корпуса: серый чугун GG25
- Уплотнение корпуса: PTFE
- Рабочая среда: воздух, вода
Цена 2131.22 грн.
Затвор дисковый поворотный межфланцевый чугунный PN25 /диск-чугун GGG40+EPDM/..
Купить- Диаметр: ДУ100, ДУ 80, ДУ200, ДУ150, ДУ 65, ДУ125, ДУ 50
- Диаметр условный, мм: Ду 50
- Давление: PN25
- Присоединение: Межфланцевое
- Температура: до +120
- Материал диска: ковкий чугун GGG40 + EPDM
- Материал корпуса: ковкий чугун GGG40
- Рабочая среда: воздух, вода
Существует большое разнообразие запорно-регулирующей арматуры, каждая из которых предназначена для решения определенных задач. Один из примеров таких изделий — дисковые затворы межфланцевого типа, часто называемые "задвижками Баттерфляй".
Устройство и принцип работы
Дисковые межфланцевые затворы представляют собой вид запорно-регулирующей арматуры, которая работает на основе принципа вращения дискового элемента внутри корпуса. Эти изделия присоединяются к трубопроводу через фланцевые соединения, их дисковый элемент может находиться в разных положениях — под углом или перпендикулярно направлению потока.
Управление затворами можно производить различными способами:
- Вручную с помощью поворотного рычага.
- Автоматически посредством использования электропривода, пневмопривода, гидропривода или электромагнитного привода.
В положении "закрыто" диск затвора перпендикулярен потоку, обеспечивая герметичное перекрытие. Поворот на 90° открывает проход для рабочей среды.
Особенности и положительные стороны дисковых затворовЗатворы межфланцевые изготавливаются из различных материалов (чугун или нержавеющая сталь).Они оснащены специальными уплотнителями из термопластичного полимера, что обеспечивает пригодность для жидких и газообразных сред.
Среди главных преимуществ выделяются следующие:
- Дисковые затворы компактны и легки, что облегчает их установку на трубопроводах.
- Управление осуществляется просто, благодаря удобным рукояткам и различным механизмам привода.
- Затворы баттерфляй межфланцевые изготовлены из прочных материалов, что гарантирует их долгий срок службы и стабильную работу.
- Один из самых привлекательных аспектов — их доступная цена в нашем каталоге.
Дисковые затворы межфланцевого типа, или задвижки Баттерфляй, являются важными компонентами в инженерных коммуникациях и применяются в разнообразных отраслях.
Сферы применения
Задвижки Баттерфляй, или дисковые затворы межфланцевого типа, нашли широкое применение во многих отраслях промышленности и инженерии, благодаря своим уникальным характеристикам:
- Задвижки баттерфляй используются для управления потоками воды в системах водоснабжения и канализации.
- На предприятиях химических отраслей затворы дисковые межфланцевые применяются для агрессивных и коррозионно-активных средств благодаря своим уплотнителям из термопластичных материалов.
- В нефтегазовой отрасли, где важна надежность и высокая стабильность систем, эти изделия нужны для контроля над потоками сырья и продуктов переработки.
- Затворы баттерфляй используются в системах пищевой промышленности из-за их герметичности и возможности работы с пищевыми средами.
- В энергетической промышленности (тепло- и электроэнергетика), заслонка поворотная межфланцевая применяется для управления потоками теплоносителей в системах теплообмена и паропроизводства.
Благодаря перечисленным преимуществам, они становятся неотъемлемой частью множества инженерных систем.
Если вы хотите приобрести качественный межфланцевый затвор, обращайтесь к нашим специалистам. Мы поможем подобрать необходимое изделие, а также представим сертификаты качества, паспорт на каждый товар и гарантию от производителя. Для оптовых клиентов предусмотрена гибкая бонусная политика.
Затворы поворотные дисковые межфланцевые в системе: зачем выбирают и где они уместныЗатворы поворотные дисковые межфланцевые – это компактная запорная арматура, которую устанавливают между фланцами, когда нужно быстро перекрывать поток и сохранять аккуратную компоновку узла. Их ценят за простое управление и понятное обслуживание: поворотный диск переводится в нужное положение за секунды, а доступ к узлу обычно не требует сложного демонтажа трассы. Такой затвор трубопроводный подходит магистралям и обвязке оборудования в водоснабжении, отоплении и других трубопроводных системах, где важны габариты и скорость переключения.
Практический смысл межфланцевого исполнения в том, что узел получается «короче» по длине, а монтаж выполняется на фланцевом соединении без привязки к резьбе и сварке. При грамотном подборе уплотнение затвора дискового межфланцевого обеспечивает стабильность в закрытом положении, заслонка не перегружает трассу лишним весом. Это удобно, когда сеть регулярно обслуживается и требуется предсказуемо изолировать участок на время работ.
Как устроены дисковые затворы межфланцевые и что важно при монтажеАрматура дисковая работает по простому принципу: внутри корпуса расположен поворотный диск, который перекрывает проход при повороте и открывает его при обратном движении. Герметичность зависит от корректной посадки и состояния уплотнения, поэтому точная центровка между фланцами важнее попыток «дотянуть» крепеж. Межфланцевые дисковые затворы чаще всего выбирают, когда требуется компактная поворотная заслонка на участке с ограниченной строительной длиной или там, где важно быстро снять узел на ревизию.
При монтаже ключевая задача – исключить перекос и обеспечить равномерную нагрузку на прокладку. Лучше заранее продумать комплектность узла: фланцы, прокладки, крепеж, а также доступ к рукоятке или месту установки привода. Полезно учитывать и эксплуатационную логику: в большинстве задач затвор дисковый межфланцевый работает стабильнее в крайних положениях, а промежуточные режимы допустимы только если это заложено схемой управления.
Основные правила, обеспечивающие корректную работу оборудования:
- ровная посадка между фланцами без смещения оси;
- равномерная затяжка крепежа, без перекоса;
- подбор прокладки под среду и температурный режим;
- проверка межфланцевого размера и строительной длины узла;
- доступ к обслуживанию: рукоятка или привод, контроль соединений.
После пуска системы достаточно контрольного осмотра стыков и периодической проверки крепежа по регламенту. Если узел стоит на ответственной линии, удобнее планово менять расходники по состоянию, чем устранять подтекание по факту.
Как выбрать и купить затвор дисковый межфланцевыйВыбор модели начинается с параметров системы: условного прохода, давления и температуры. Важно, чтобы материалы корпуса и диска подходили под рабочую среду (вода, пар или химия), иначе узел быстро выйдет из строя.
На что обратить внимание при покупке затвора дискового межфланцевого:
- Способ управления. Рукоятка подходит для доступных мест, а привод необходим там, где важна дистанционная работа или частые переключения. На больших диаметрах лучше использовать редуктор, чтобы плавно закрывать поток.
- Комплектация. Для монтажа к затворам дисковым межфланцевым нужны совместимые шпильки, гайки и ответные фланцы. Иначе установка может оказаться невозможной из-за отсутствия нужного крепежа.
- Режимы работы. Если затвор планируется использовать для частого отсечения потока, износ уплотнения будет выше. В таких случаях стоит выбирать модели с усиленным седлом, которое сохраняет плотность прилегания даже при интенсивных нагрузках.
