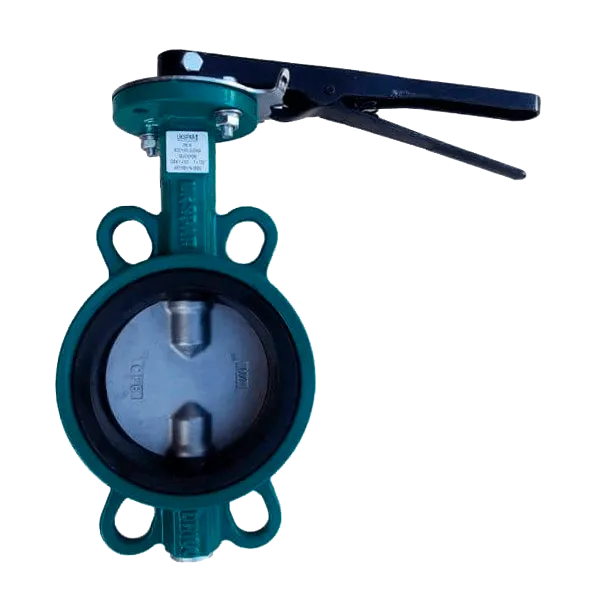

Затвор дисковый поворотный межфланцевый чугунный PN16 /диск-нж сталь 304/EPDM/
Цену уточняйте
Получить дополнительную информацию или техническую
консультацию Вы можете у наших специалистов:
| Информация | |
| Диаметр | Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500, Ду600, Ду800 |
| Давление | PN16 |
| Материал корпуса | Ковкий чугун GGG40 |
| Температура | До +120 |
| Тип присоединения | Межфланцевое |
| Материал диска | Нж сталь AISI304 |
| Уплотнение корпуса | EPDM |
| Рабочая среда | Вода, Воздух |
- Производитель: UKSPAR
- Артикул: P202/040
- Наличие: Есть в наличии
Доступные варианты
P202/040
Затвор дисковый поворотный межфланцевый чугунный PN16 /диск-нж сталь 304/EPDM/ ДУ 40
Наличие уточняйте
P202/050
Наличие уточняйте
P202/065
Наличие уточняйте
P202/080
Наличие уточняйте
P202/100
Наличие уточняйте
P202/125
Наличие уточняйте
P202/150
Наличие уточняйте
P202/200
Наличие уточняйте
P202/250
Наличие уточняйте
P202/300
Наличие уточняйте
P202/350
Наличие уточняйте
P202/400
Наличие уточняйте
P202/500
Наличие уточняйте
P202/600
Наличие уточняйте
P202/800
Наличие уточняйте
Заслонка поворотная дисковая применяется в качестве регулирующего и запорного устройства для перекрытия потока рабочей среды.
Характеристики |
Таблица размеров заслонки поворотной дисковой чугунной PN16 |
|
| Давление, Атм. | 16 |
|
| Температура (макс), °C |
до +120 |
|
| Тип присоединения |
межфланцевое | |
| Материал корпуса |
ковкий чугун GGG40 | |
| Материал диска | НЖ сталь AISI304 | |
| Уплотнение корпуса | EPDM | |
| Рабочая среда |
воздух, вода |
|

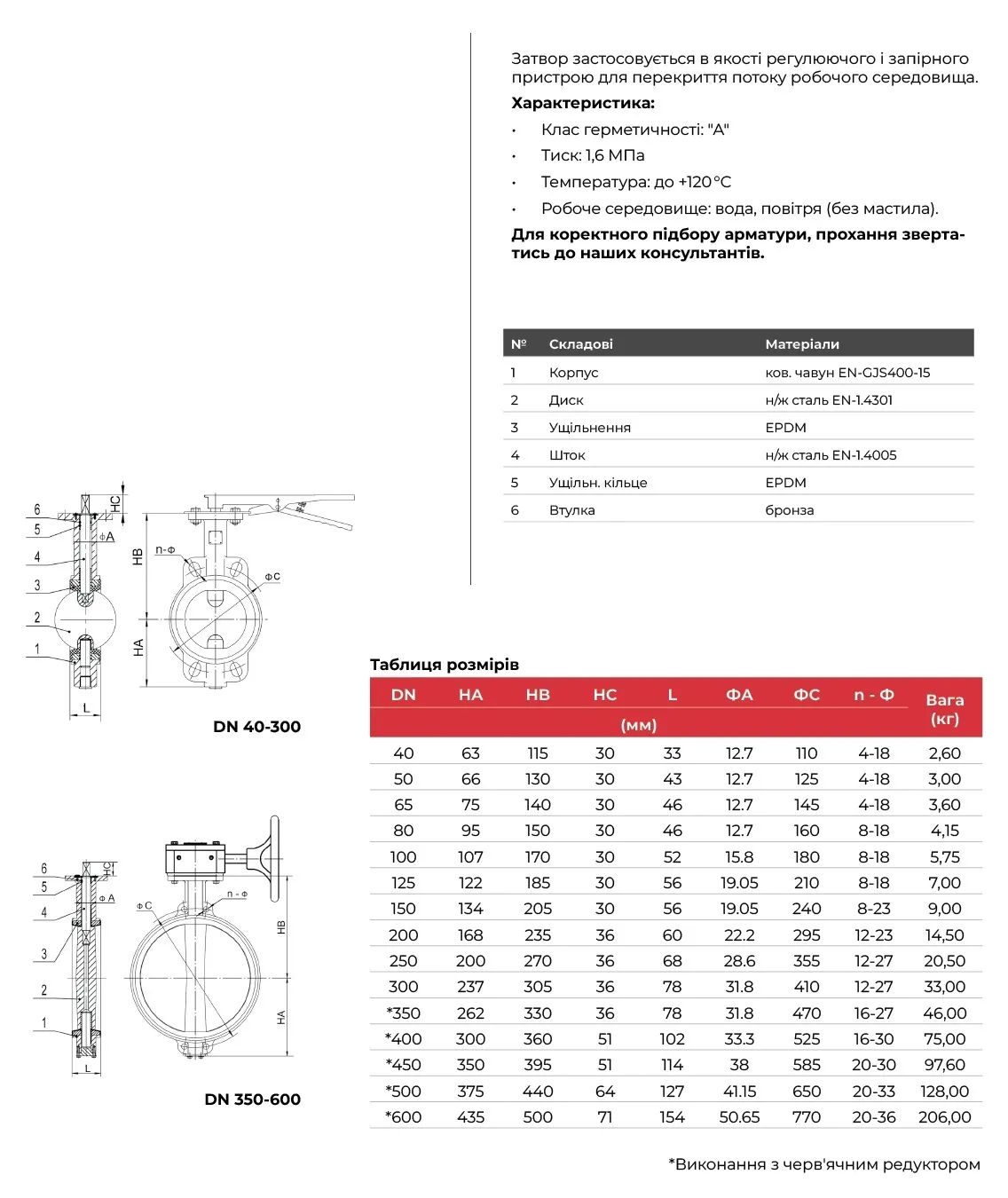

Чертеж и составные части заслонки поворотной дисковой чугунной PN16
|
|

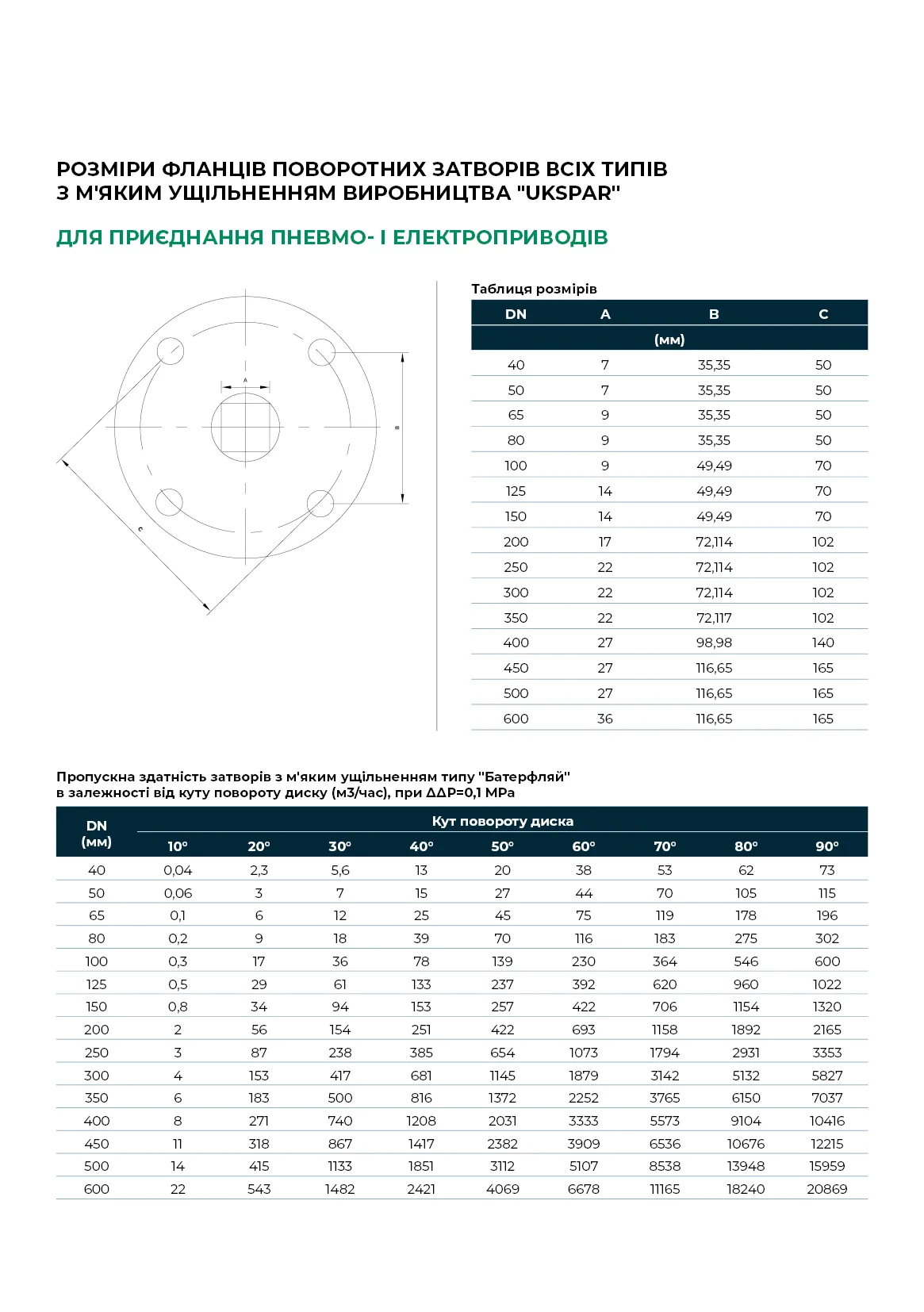

Пропускная способность заслонок с мягким уплотнением типа "Баттерфляй"
в зависимости от угла поворота диска (м³/час), при ΔP=0,1 MPa
|
| Характеристики | |
| Диаметр условный, мм | Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500, Ду600, Ду800 |
| Давление | PN16 |
| Присоединение | Межфланцевое |
| Температура | до +120 |
| Материал диска | нж сталь AISI304 |
| Материал корпуса | ковкий чугун GGG40 |
| Уплотнение корпуса | EPDM |
| Рабочая среда | воздух, вода |
