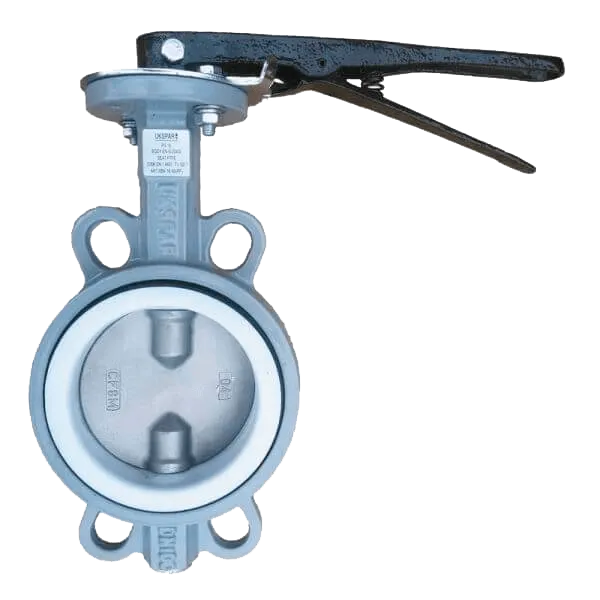

Затвор дисковый поворотный межфланцевый чугунный PN16 /диск-нж сталь 316/PTFE/
Цену уточняйте
Получить дополнительную информацию или техническую
консультацию Вы можете у наших специалистов:
Заслонка поворотная дисковая применяется в качестве регулирующего и запорного устройства для перекрытия потока для пищевых, слабоагрессивных сред, газа, нефтепродуктов, воды и воздуха.
| Информация | |
| Диаметр | Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500, Ду600 |
| Давление | PN16 |
| Материал корпуса | Ковкий чугун GGG40 |
| Температура | До +150 |
| Тип присоединения | Межфланцевое |
| Материал диска | Нж сталь AISI316 |
| Уплотнение корпуса | PTFE |
| Рабочая среда | Пищевые среды, Слабоагрессивные среды, Газ, Вода, Нефтепродукты, Воздух |
- Производитель: UKSPAR
- Артикул: P203/040
- Наличие: Есть в наличии
Доступные варианты
P203/040
Затвор дисковый поворотный межфланцевый чугунный PN16 /диск-нж сталь 316/PTFE/ ДУ 40
Наличие уточняйте
P203/050
Наличие уточняйте
P203/065
Наличие уточняйте
P203/080
Наличие уточняйте
P203/100
Наличие уточняйте
P203/125
Наличие уточняйте
P203/150
Наличие уточняйте
P203/200
Наличие уточняйте
P203/250
Наличие уточняйте
P203/300
Наличие уточняйте
P203/350
Наличие уточняйте
P203/400
Наличие уточняйте
P203/500
Наличие уточняйте
P203/600
Наличие уточняйте
Характеристики |
Таблица размеров заслонки поворотной дисковой чугунной PN16 |
|
| Давление, Атм. | 16 |
|
| Температура (макс), °C |
до +150 |
|
| Тип присоединения |
межфланцевое | |
| Материал корпуса |
ковкий чугун GGG40 | |
| Материал диска | НЖ сталь AISI316 | |
| Уплотнение корпуса | PTFE | |
| Рабочая среда |
воздух, вода, газ, нефтепродукты, слабоагрессивные среды, пищевые среды |
|

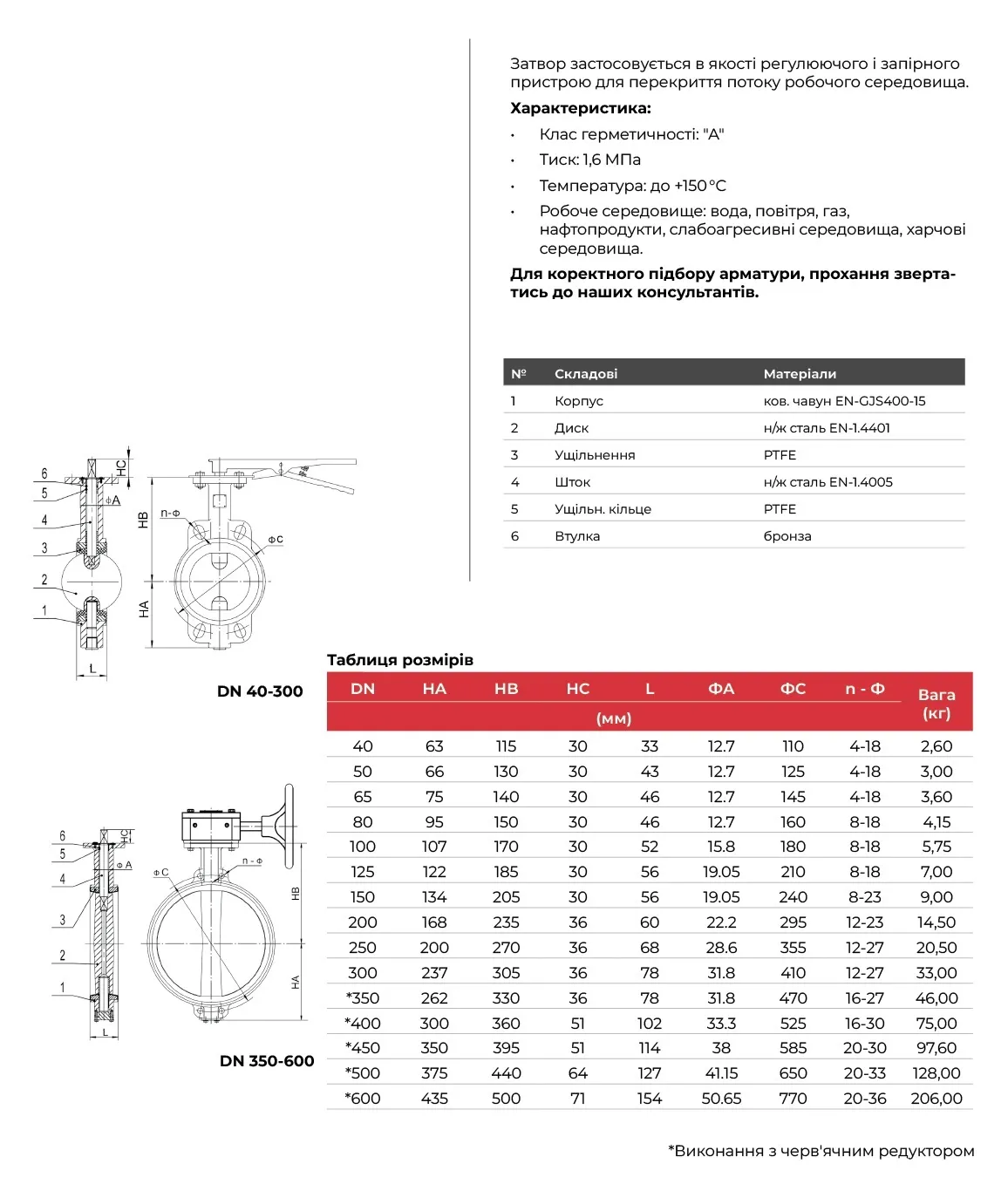

Чертеж и составные части заслонки поворотной дисковой чугунной PN16
|
|

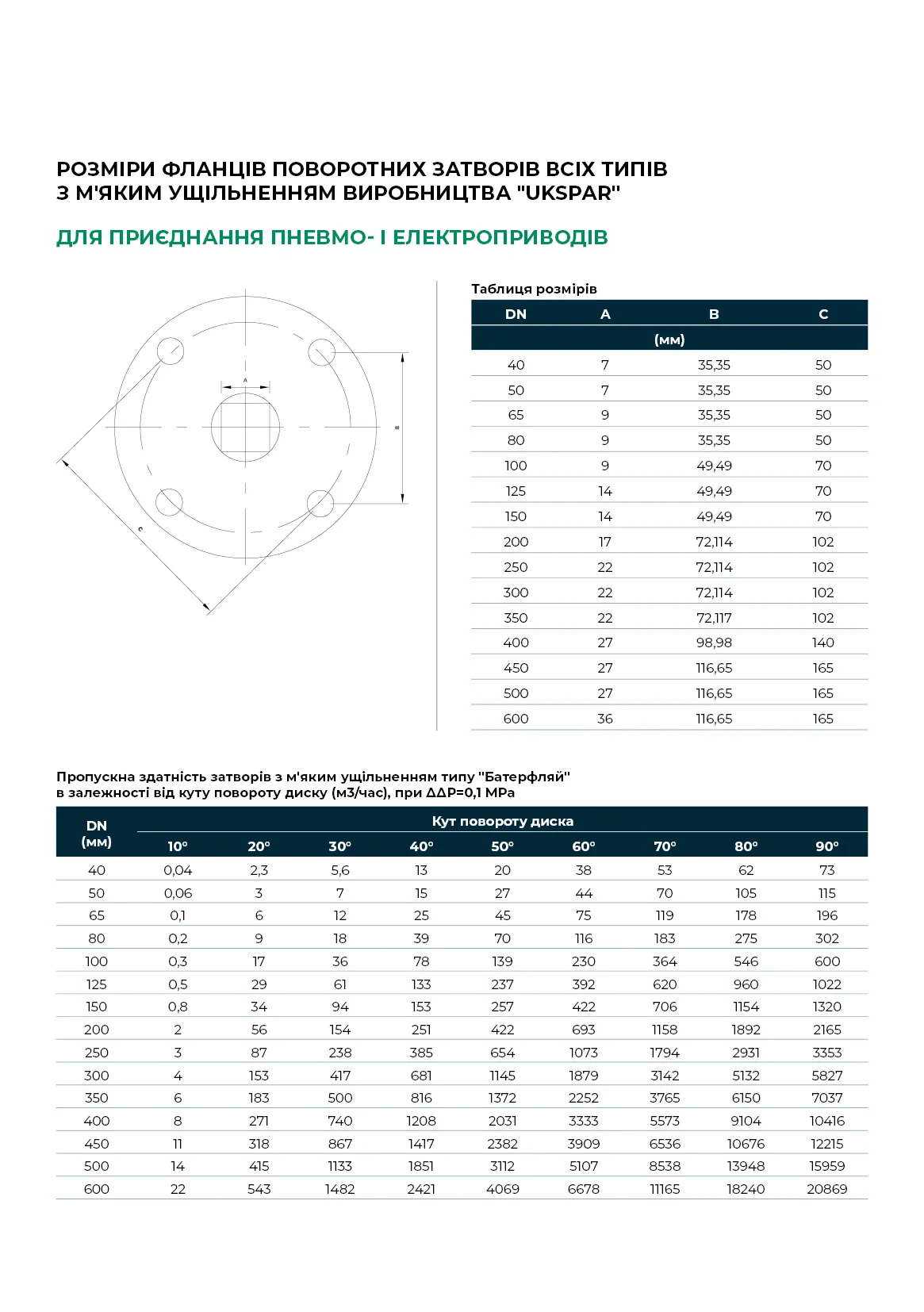

Пропускная способность заслонок с мягким уплотнением типа "Баттерфляй"
в зависимости от угла поворота диска (м³/час), при ΔP=0,1 MPa
|
| Характеристики | |
| Диаметр условный, мм | Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500, Ду600 |
| Давление | PN16 |
| Присоединение | Межфланцевое |
| Температура | до +150 |
| Материал диска | нж сталь AISI316 |
| Материал корпуса | ковкий чугун GGG40 |
| Уплотнение корпуса | PTFE |
| Рабочая среда | воздух, газ, нефтепродукты, слабоагрессивные среды, пищевые среды, вода |
