Шиберные задвижки
Цена 5031.39 грн.
Шиберная задвижка: конструкция и применение Задвижка шиберная широко применяется в различных системах для эффективного регулирования потока разнообразных веществ. Их устройство позволяет полностью ..
Купить- Диаметр: ДУ600, ДУ400, ДУ 65, ДУ150, ДУ125, ДУ700, ДУ800, ДУ300, ДУ 50, Ду450, ДУ250, ДУ 80, ДУ100, ДУ200, ДУ500, ДУ350
- Диаметр условный, мм: Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600, Ду700, Ду800
- Давление: PN10
- Присоединение: Межфланцевое
- Температура: до +80
- Материал корпуса: ковкий чугун GGG40
- Уплотнение корпуса: NBR
- Шток: нж сталь AISI304
- Клин: нж сталь AISI304
- Класс герметичности: А
- Рабочая среда: сыпучие вещества, канализационные стоки, сточные воды, воздух, вода
Шиберная задвижка (ножевая) - запорно-регулирующая арматура, которая используется для перекрытия движения рабочей среды, а также его регулировки. Основной рабочий элемент конструкции - шибер (он же нож), который опускается и перекрывает поток частично или полностью перпендикулярно его течению. Шибер имеет форму клина или пластины, и способен "разрезать" механические включения в рабочей среде. Он герметично прижимается к седлу под действием давления потока.
Помимо ножа, в шиберной задвижке есть корпус, стойка, уплотнительные элементы, шпиндель и маховик. Для изготовления арматуры используется чугун или нержавеющая сталь, которые дополнительно защищаются от коррозии специальным покрытием. Шиберные задвижки могут управляться вручную, электроприводом или пневмоприводом. Также встречаются ножевые шиберные задвижки с односторонней и двухсторонней герметичностью.
Шиберные задвижки (ножевые): сфера применения и преимуществаЗадвижка шиберная (ножевая) имеет широкую сферу использования. Ее применяют для регулировки рабочих потоков в виде воды, воздуха, газа, сыпучих веществ и не только. Можно купить шиберные задвижки для следующих мест эксплуатации:
- бытовые и промышленные канализационные стоки;
- системы горячего и холодного водоснабжения;
- тепловые пункты;
- вакуумная техника;
- нефтедобывающая и газодобывающая промышленность;
- перерабатывающие и обогатительные заводы;
- химическая и пищевая промышленность;
- электростанции (АЭС, ГЭС, ТЭС);
- строительная сфера.
Шиберные задвижки выбирают за сочетание надежности и доступной стоимости. Простая конструкция редко выходит из строя и не требует частого обслуживания. При этом она очень эффективна, и позволяет не только перекрывать поток, но и разрезать крупные фракции сторонних примесей. Шиберные задвижки сохраняют высокую герметичность даже при контакте со слабоагрессивной рабочей средой и химикатами. Они способны служить годами и подходят для установки на теплопроводах и оборудовании разного типа. Цена шиберных задвижек (ножевых) вполне доступна и на 100% себя оправдывает.
Шиберные задвижки (ножевые): видыМожно классифицировать шиберные задвижки по способу управления:
- ручные шиберные задвижки;
- шиберные задвижки с электроприводом;
- шиберные задвижки с пневмоприводом.

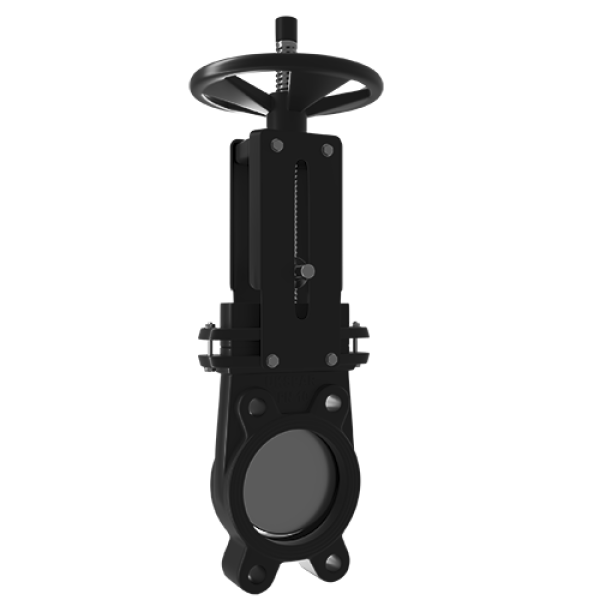

Ручные шиберные задвижки (ножевые) имеют простую конструкцию, низкую стоимость, но требуют вовлеченности пользователя в рабочий процесс. Управление происходит с помощью маховика. Обычно используются на бытовых трубопроводах малого диаметра с рабочим потоком небольшой скорости и невысокой плотности.
Шиберные задвижки (ножевые) с электроприводом устанавливаются на крупных магистральных сетях промышленного или коммунального назначения. Они не требуют участия оператора в рабочем процессе, но нуждаются в источнике энергии (электричестве).

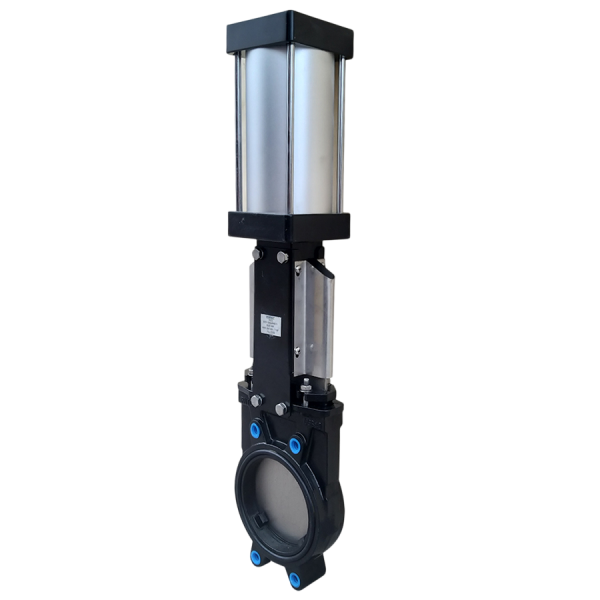

Шиберные задвижки (ножевые) с пневмоприводом имеют сложную конструкцию и высокую цену, зато максимально эффективны и способны работать даже с самыми вязкими, плотными рабочими средами (например, стройматериалами). Шиберные задвижки с пневматическим приводом обеспечивают тонкую регулировку потока и отличаются широкой сферой применения.
Также можно классифицировать шиберные задвижки по способу присоединения к трубопроводу.
- Фланцевые шиберные задвижки. Присоединяются к трубопроводу соединительными фланцами с уплотнителем. Фланцевые шиберные задвижки отличаются герметичной конструкцией, которую легко монтировать и демонтировать.
- Межфланцевые шиберные задвижки. Устанавливаются между фланцами трубопроводной системы. Межфланцевые шиберные задвижки подходят для трубопроводов разных размеров и конструкций.
- Шиберные задвижки под сварку. Привариваются наглухо на трубопроводов, и не снимаются. Шиберные задвижки под сварку самые доступные по стоимости, но неудобные в эксплуатации: для замены необходим полный демонтаж вместе с участком трубы.
Компания UKS-GROUP предлагает купить шиберные задвижки в Украине от производителя по выгодным ценам. Мы предлагаем широкий выбор шиберных задвижек разного типа:
- чугунные, стальные и нержавеющие, ;
- ручные и с приводом (с электроприводом, с пневмоприводом);
- фланцевые, межфланцевые, приварные;
- с обычным и с удлиненным штоком.
UKS-GROUP - прямой производитель арматуры для бытовых и промышленных нужд. Мы гарантируем лучший прайс на рынке и быструю доставку по всей территории Украины. Вы можете купить шиберные задвижки или другую арматуру из вариантов, представленных в каталоге, или изготовленные по индивидуальным параметрам. Остались вопросы? Свяжитесь с нами онлайн или по указанным телефонным номерам.
Шиберные задвижки: конструкция и применение в трубопроводных системахВ современных инженерных сетях, где рабочая среда содержит твердые, волокнистые или вязкие включения, стандартная арматура быстро выходит из строя. Решить проблему помогает шиберная задвижка, отличительной чертой которой является узкий металлический нож (шибер), способный разрезать препятствия при закрытии. Такое устройство обеспечивает надежное перекрытие потока пульпы, сточных вод и шлама, что делает его незаменимым в тяжелой промышленности и коммунальном хозяйстве. Благодаря своей специфике, заслонка предотвращает заклинивание механизма даже при высокой концентрации примесей.
Для интеграции в существующие узлы чаще всего применяется задвижка шиберная фланцевая, которая крепится к трубе болтами. Если система предназначена для технического или оборотного водоснабжения, специалисты выбирают модель для воды, адаптированную к условиям постоянной влажности. Цена задвижки шиберной формируется исходя из материала корпуса и типа управления.
Технические характеристики и преимущества шиберных задвижекОсновное преимущество, которое выделяет шиберный механизм, заключается в его способности к самоочищению. При движении лезвие плотно прилегает к седлу, буквально счищая остатки среды с уплотнений. Это критически важно для таких направлений, как канализация, целлюлозно-бумажное производство и горнодобывающая промышленность. Минимальная строительная длина позволяет устанавливать изделия в стесненных условиях, что значительно облегчает проектирование узлов для инженеров и монтажников.
Ключевые достоинства шиберной задвижки:
- высокая пропускная способность – в открытом положении заслонка не имеет выступов в канале, что исключает завихрения;
- герметичность – использование современных эластомеров обеспечивает плотное прилегание ножа;
- ремонтопригодность – замена расходных материалов возможна без демонтажа всего устройства с линии;
- универсальность привода – управление может быть как ручным (штурвал), так и автоматизированным (электропривод).
На объектах с агрессивной средой или высоким содержанием абразива задвижки шиберные показывают гораздо большую износостойкость, чем другие типы затворов. Конструкция исключает накопление донных отложений, которые часто становятся причиной поломок классических клиновых моделей. Для крупных магистралей, где требуется быстрый отклик системы, устройство оснащается пневмоцилиндром, что позволяет мгновенно блокировать движение жидкости в аварийных ситуациях.
Критерии подбора шиберной задвижки, установка и уходЧтобы шиберная задвижка работала эффективно, при выборе необходимо учитывать условный проход, который должен строго соответствовать диаметру трубопровода. Ошибка в этом параметре сделает невозможным качественное подключение, что приведет к протечкам. Также учитывается рабочее давление и температура среды.
В процессе монтажа на объекте используют следующие компоненты:
- ответный фланец – для создания надежного стыковочного узла;
- уплотнительную прокладку – для герметизации места соединения с трубой;
- крепежные болты – для равномерной стяжки всей конструкции.
При установке важно следить за направлением потока (если модель односторонняя) и обеспечивать свободное пространство над шпинделем для хода ножа. Правильно смонтированная задвижка шиберная фланцевая требует минимального ухода, заключающегося в периодической проверке сальникового уплотнения и смазке ходовой гайки.
Специалисты UKS-GROUP готовы предоставить экспертную помощь в расчетах и подборе сопутствующих материалов для комплектации объектов. Покупатели могут самостоятельно ознакомься с подробными характеристиками каждой модели в каталоге и выбрать подходящее оборудование для своего проекта. На товары предоставляются сертификаты качества, паспорта и гарантия, а для постоянных клиентов действует гибкая система скидок.
