Грязевики

Грязевик - фильтр, который применяется для очистки рабочей среды от взвешенных механических, органических частиц, и нерастворимых примесей. Конструктивно состоит из металлического корпуса цилиндрической формы с входными и выходными патрубками, соединительных элементов и фильтрующей основы (сетки). Также в конструкции может быть люк для очистки или замены фильтра.

Грязевик - важный узел расширения трубопровода в тепловых пунктах, системах горячего и холодного водоснабжения. Фильтр эффективно очищает воду (или другую рабочую среду) от частиц грунта, песка, ржавчины, глиняных вкраплений, окалины и других загрязнений. Грязевик обеспечивает сохранность и долговечность магистральной сети, и улучшает качество протекающей в ней рабочей жидкости.

Фильтр грязевик: особенности

Фильтр грязевик используется преимущественно для воды и в системах отопления. Он работает по принципу дуршлага: поступающая через патрубок рабочая среда проходит через фильтрующую сетку, на которой оседают загрязнения. Очищенная среда выходит наружу через другой патрубок и продолжает движение по магистрали. Фильтр грязевик требует периодической очистки от накопившейся грязи, либо полной замены (зависит от типа конструкции).

Зачем стоит купить фильтр грязевик для воды и для отопления?

повысить качественные характеристики рабочей среды;
защитить систему отопления или водоснабжения от образования отложений изнутри;
повысить коэффициент полезного действия магистрали;
избежать обязательной промывки системы вручную;
предупредить засор и нарушения в работе рабочего канала;
продлить срок службы инженерной коммуникации;
выровнять тепловую отдачу отопительных приборов;
уменьшить риск возникновения протечек и аварий;
сократить затраты на отопление помещения.

Фильтр грязевик: разновидности

Можно классифицировать фильтры грязевики следующим образом:

по типу отделения частиц;
по виду обслуживания;
по типу монтажа;
по месту использования.

По типу отделения частиц

По типу отделения частиц фильтры грязевики бывают сетчатые, магнитные и гравитационные (отстойники).

Сетчатый фильтр грязевик встречается чаще всего. Примеси в нем остаются на фильтрующей сетке, размер ячеек которой варьируется в зависимости от места эксплуатации. Это может быть фильтр тонкой (для мельчайших частиц до 5 микрон) или грубой (для крупных примесей) очистки. Зачастую фильтр тонкой очистки используется для воды на бытовых водопроводах, а грубой - на коммунальных тепловых пунктах. Сетчатый грязевик легко очистить через специальный люк.

Магнитный фильтр грязевик не только удерживает примеси сеткой, но и притягивает к себе металлические частицы за счет образуемого магнитного поля. Двухэтапная очистка гарантирует максимальную эффективность арматуры и лучшее качество рабочей среды на выходе (не только очищает, но и смягчает воду). Магнитный грязевик не влияет на скорость движения потока и уровень давления в трубопроводе, потому его можно устанавливать даже на всасывающих участках мощных насосов. Он защищает от появления коррозии, отложения солей и накипи внутри системы отопления или водоснабжения. Минус магнитного грязевика - высокая цена.

Гравитационный фильтр грязевик (он же - отстойник) очищает рабочую среду под силой тяжести. При падении скорости движения рабочей среды механические взвеси самостоятельно оседают на дне под воздействием гравитации. Верхняя часть отстойника не имеет отверстий: заглушка располагается только внизу, вместе с патрубком для очистки. Гравитационные грязевики встречаются редко, и используются преимущественно на предприятиях промышленного типа.

По виду обслуживания

Выделяют три варианта грязевиков по виду обслуживания:

Самопромывной грязевик считается самым удобном. В нижней части конструкции располагается кран, при открытии которого поток воды вымывает скопившуюся грязь. Таким образом можно очистить фильтр даже от плотно засевших примесей.
Промывной грязевик также можно очистить без демонтажа, но делать это приходится вручную. Более хлопотная, зато менее дорогая конструкция.
Непромывной грязевик невозможно очистить без демонтажа. Этот вид фильтра редко используют для системы отопления и водоснабжения.

По типу монтажа

По типу монтажа фильтр грязевик может быть муфтовым, резьбовым (фланцевым) или приварным.

Муфтовый грязевик имеет форму шестигранника и оснащен двумя соединительными муфтами с обеих сторон, которые фиксируются на трубопроводе. Муфтовый фильтр обычно небольшой: его можно купить для бытовых труб малого диаметра.

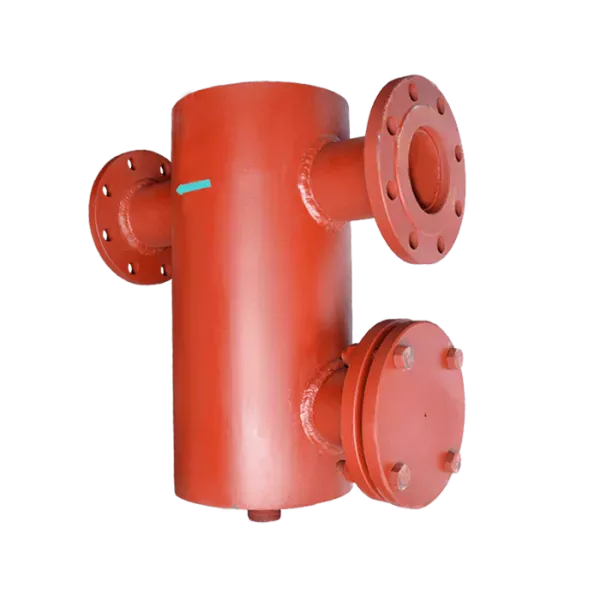

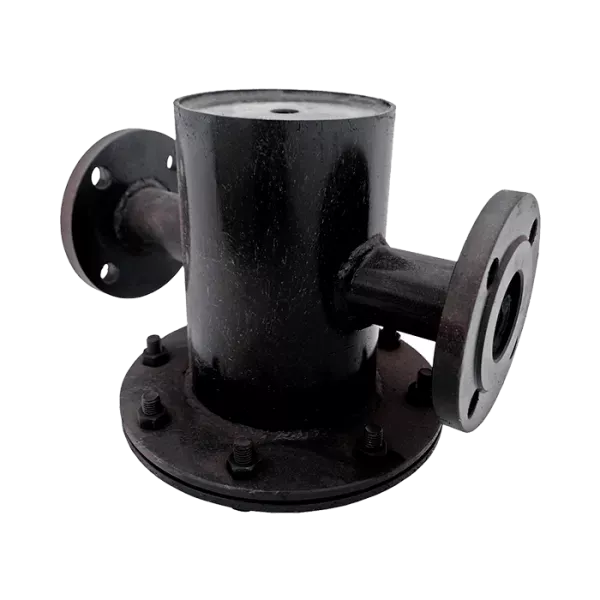

Фланцевый грязевик имеет в комплекте уплотнительное кольцо с отверстиями, которое обтягивают болтами. Фланцевый фильтр устанавливается на трубы с ответными фланцами, и имеет широкий спектр применения - от бытовых до промышленных инженерных и тепловых сетей.

Приварной грязевик монтируется на магистрали с помощью сварки. Для фиксации используются фаски для сварного шва по краям патрубков. Это бюджетный и не очень популярный вариант, при замене которого приходится вырезать участок трубопровода.

Также фильтры грязевики различают по монтажному положению - вертикальные и горизонтальные.

По месту использования

Стандартная сфера применения фильтра грязевика - бытовое водоснабжение и тепловые пункты. Для системы отопления можно купить следующие виды грязевиков:

Косые латунные. Фиксируются резьбовыми муфтами, устанавливаются перед циркуляционным насосом в автономных системах отопления.
Чугунные фланцевые.
Фланцевые.
Абонентские. Абонентские грязевики устанавливаются на участках подсоединения частных домов к магистралям отопления.
