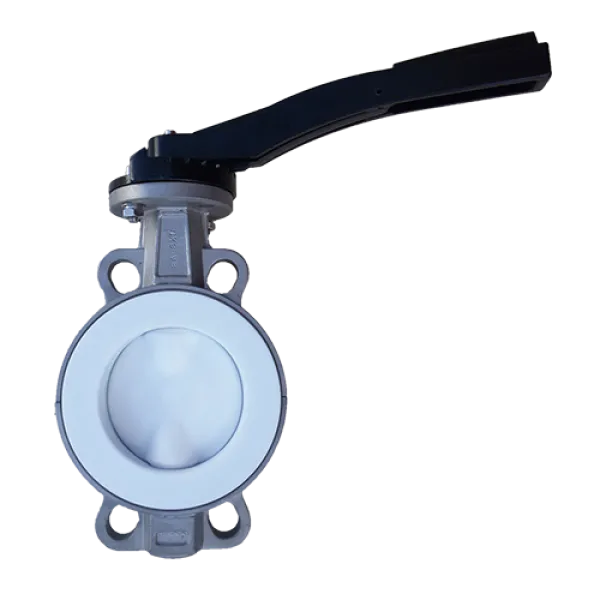

Затвор дисковый поворотный межфланцевый нержавеющий PN16 / диск-нж сталь316+PTFE / PTFE
от ₴0.00
Получить дополнительную информацию или техническую
консультацию Вы можете у наших специалистов:
Заслонка поворотная дисковая применяется в качестве регулирующего и запорного устройства для перекрытия потока для слабоагрессивных сред, газа, нефтепродуктов, воды и воздуха.
| Информация | |
| Диаметр | Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200 |
| Давление | PN16 |
| Материал корпуса | Нж сталь AISI316 |
| Температура | До +150 |
| Тип присоединения | Межфланцевое |
| Материал диска | Нж сталь AISI316 + PTFE |
| Уплотнение корпуса | PTFE |
| Рабочая среда | Воздух, Газ, Слабоагрессивные среды, Нефтепродукты, Вода |
- Производитель: UKSPAR
- Артикул: P221/050
- Наличие: Есть в наличии
Доступные варианты
P221/050
Затвор дисковый поворотный межфланцевый нержавеющий PN16 / диск-нж сталь316+PTFE / PTFE ДУ 50
₴0.00
-
+
P221/065
₴0.00
-
+
P221/080
₴0.00
-
+
P221/100
₴0.00
-
+
P221/125
₴0.00
-
+
P221/150
₴0.00
-
+
Характеристики |
Таблица размеров заслонки поворотной дисковой PN16 |
|
| Давление, Атм. | 16 |
|
| Температура (макс), °C |
до +150 |
|
| Тип присоединения |
межфланцевое | |
| Материал корпуса |
нж сталь AISI316 | |
| Материал диска | НЖ сталь AISI316 + PTFE | |
| Уплотнение корпуса | PTFE | |
| Рабочая среда |
воздух, вода, газ, нефтепродукты, слабоагрессивные среды |
|

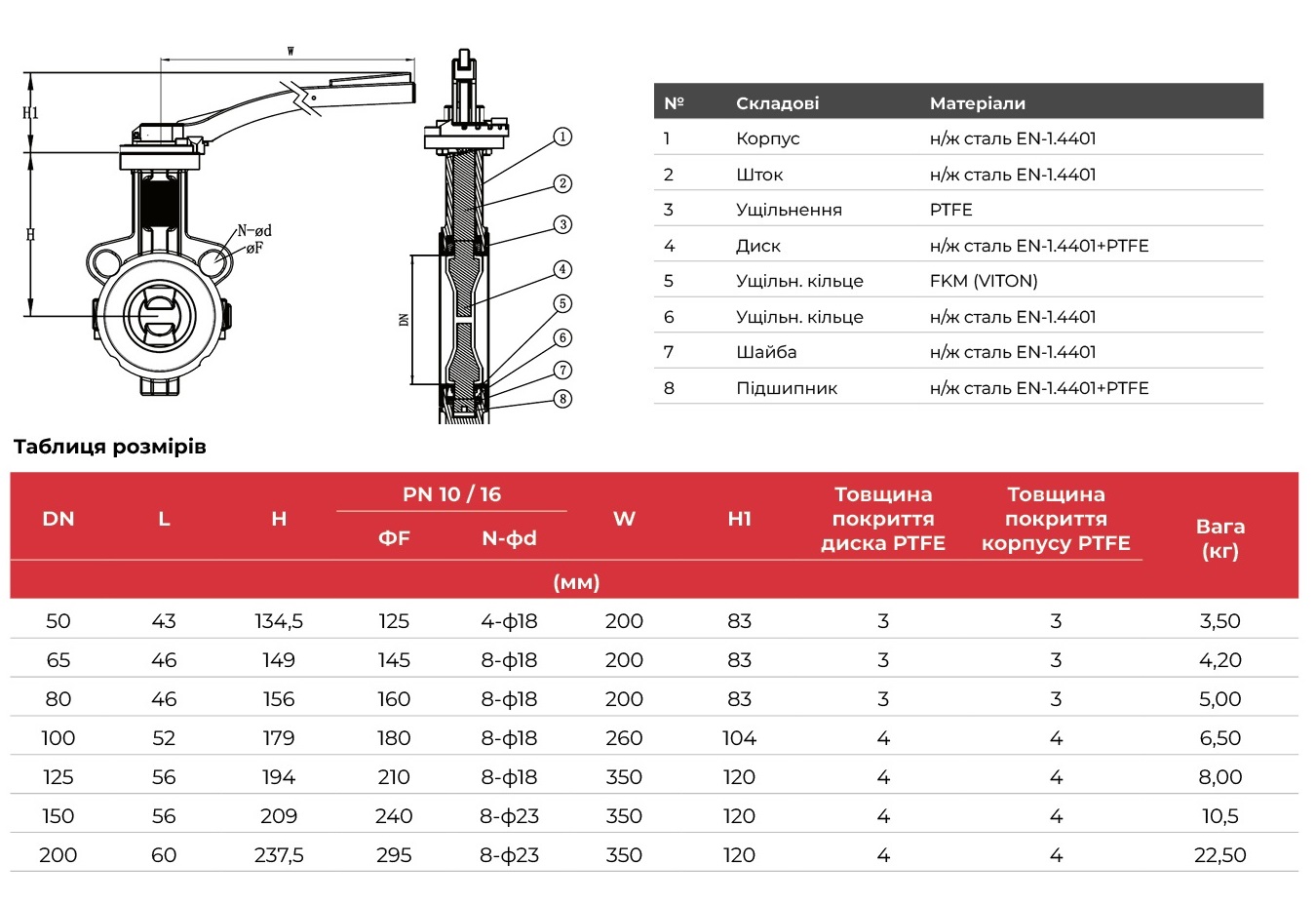

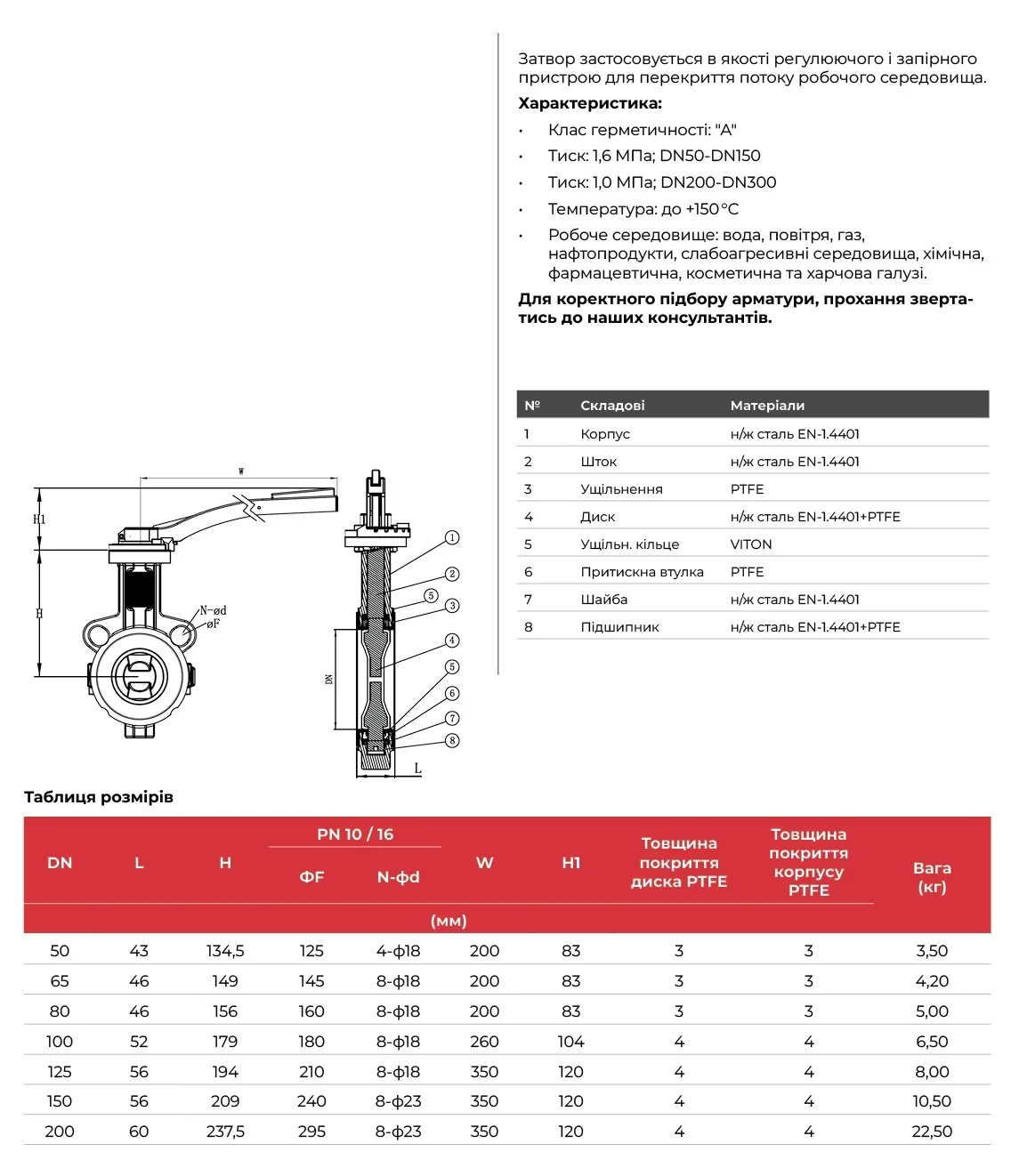

Чертеж и составные части заслонки поворотной дисковой нержавеющей PN16
|
|

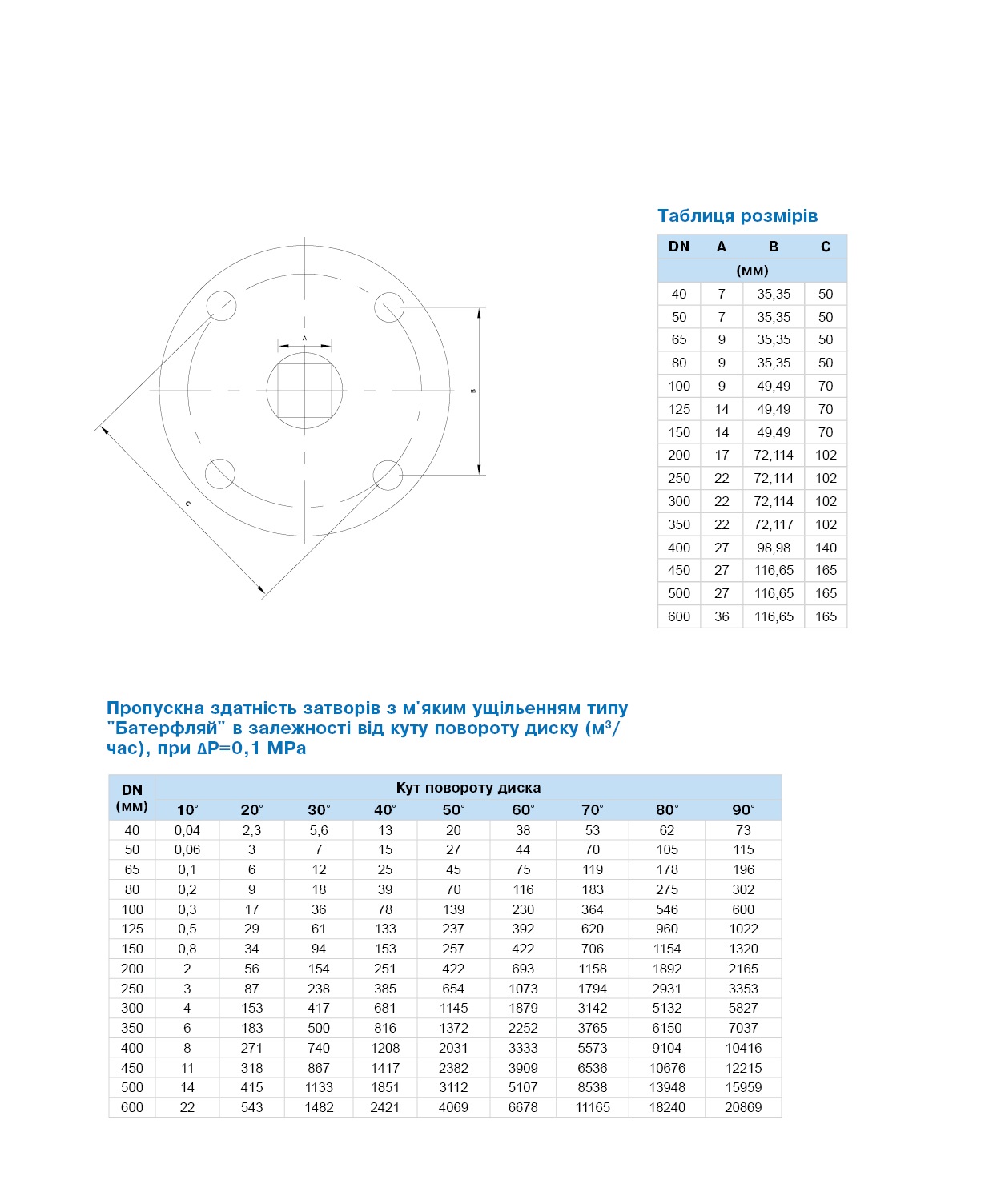

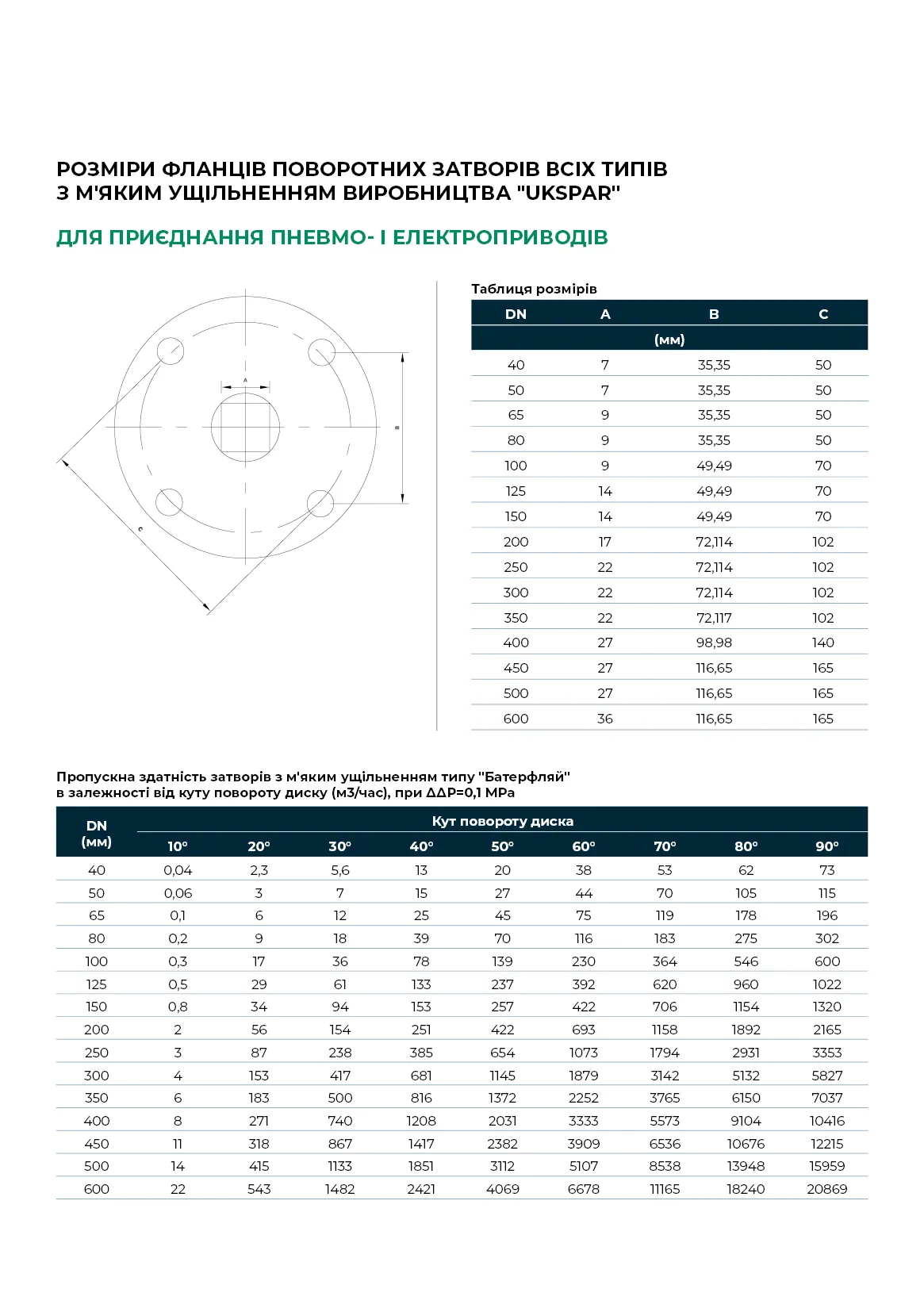

Пропускная способность заслонок с мягким уплотнением типа "Баттерфляй"
в зависимости от угла поворота диска (м³/час), при ΔP=0,1 MPa
|
| Характеристики | |
| Диаметр условный, мм | Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200 |
| Давление | PN16 |
| Присоединение | Межфланцевое |
| Температура | до +150 |
| Материал диска | нж сталь AISI316 + PTFE |
| Материал корпуса | нж сталь AISI316 |
| Уплотнение корпуса | PTFE |
| Рабочая среда | воздух, газ, нефтепродукты, слабоагрессивные среды, вода |
