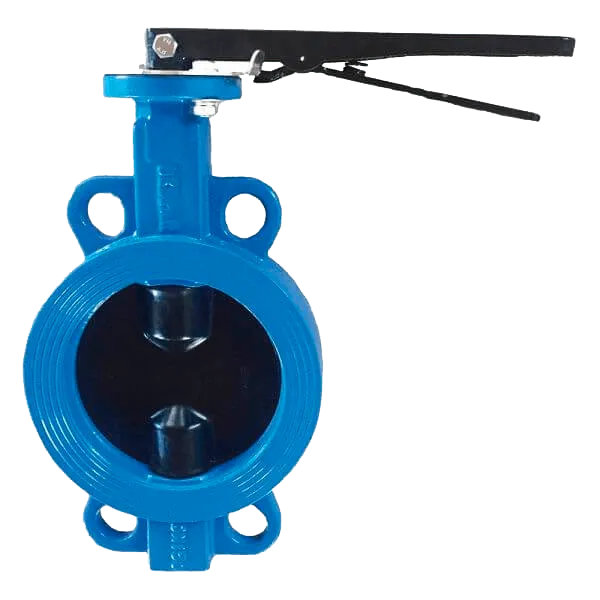

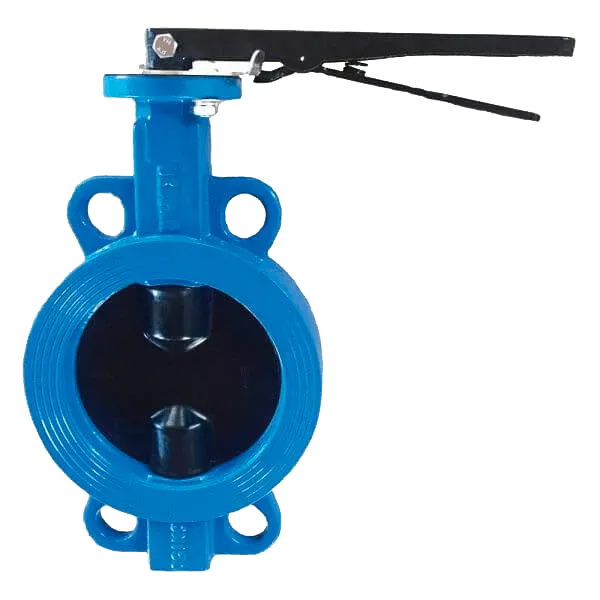

Затвор дисковый поворотный межфланцевый чугунний PN25 /диск-чугун GGG40+EPDM/
от ₴0.00
Получить дополнительную информацию или техническую
консультацию Вы можете у наших специалистов:
Затвор дисковый поворотный межфланцевый чугунний PN25 /диск-чугун GGG40+EPDM/
| Информация | |
| Диаметр | Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200 |
| Давление | PN25 |
| Материал корпуса | Ковкий чугун GGG40 |
| Температура | До +120 |
| Тип присоединения | Межфланцевое |
| Материал диска | Ковкий чугун GGG40 + EPDM |
| Рабочая среда | Вода, Воздух |
- Производитель: UKSPAR
- Артикул: P206/050
- Наличие: Есть в наличии
Доступные варианты
P206/050
Затвор дисковый поворотный межфланцевый чугунний PN25 /диск-чугун GGG40+EPDM/ ДУ 50
₴0.00
-
+
P206/065
₴0.00
-
+
P206/080
₴0.00
-
+
P206/100
₴0.00
-
+
P206/125
₴0.00
-
+
P206/150
₴0.00
-
+
Заслонка поворотная дисковая применяется в качестве регулирующего и запорного устройства для перекрытия потока рабочей среды.
Характеристики |
Таблица размеров заслонки поворотной дисковой PN25 |
|
| Давление, Атм. | 25 |
|
| Температура (макс), °C |
до +120 |
|
| Тип присоединения |
межфланцевое | |
| Материал корпуса |
ковкий чугун GGG40 | |
| Материал диска | PTFE | |
| Рабочая среда |
воздух, вода |
|

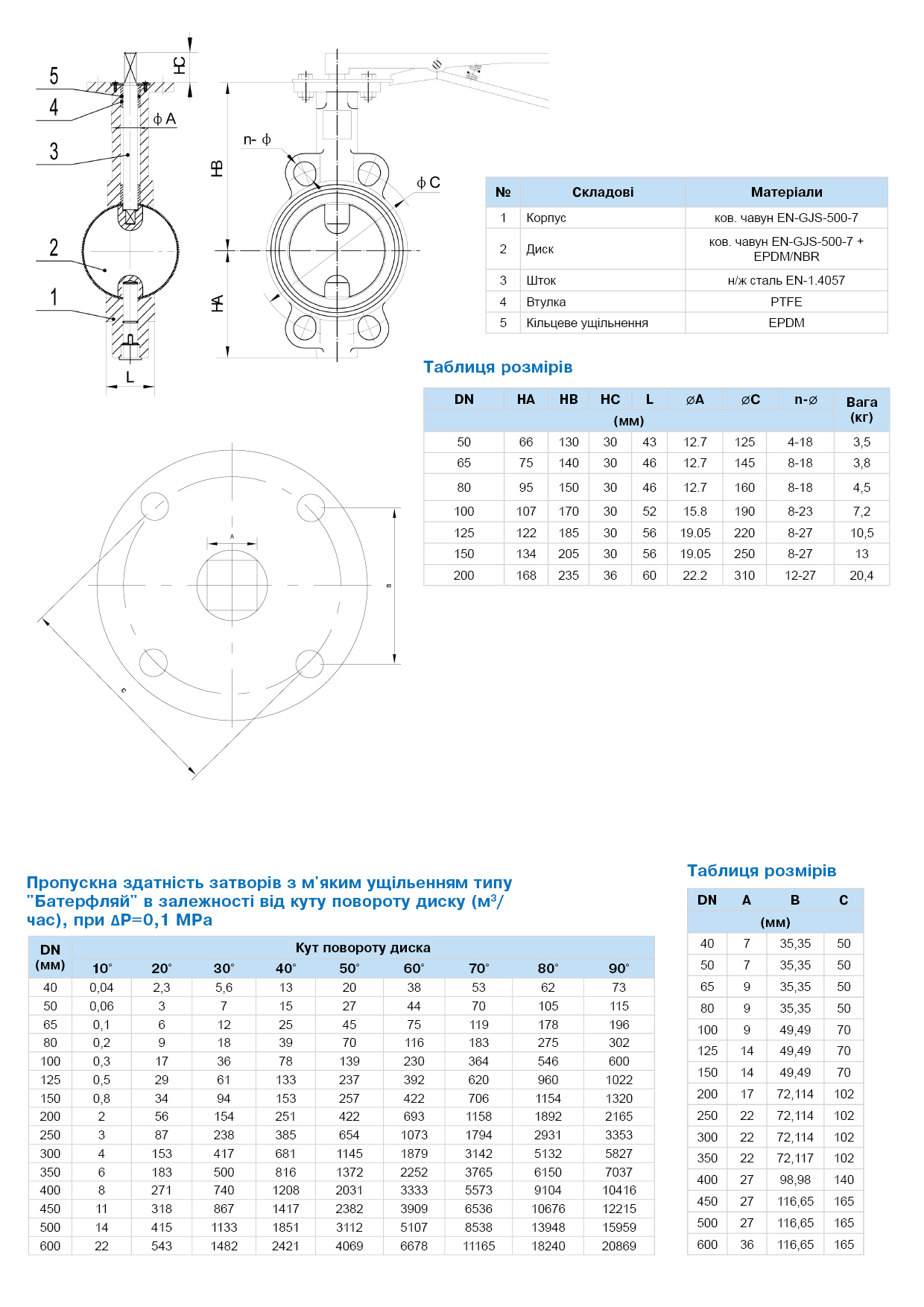

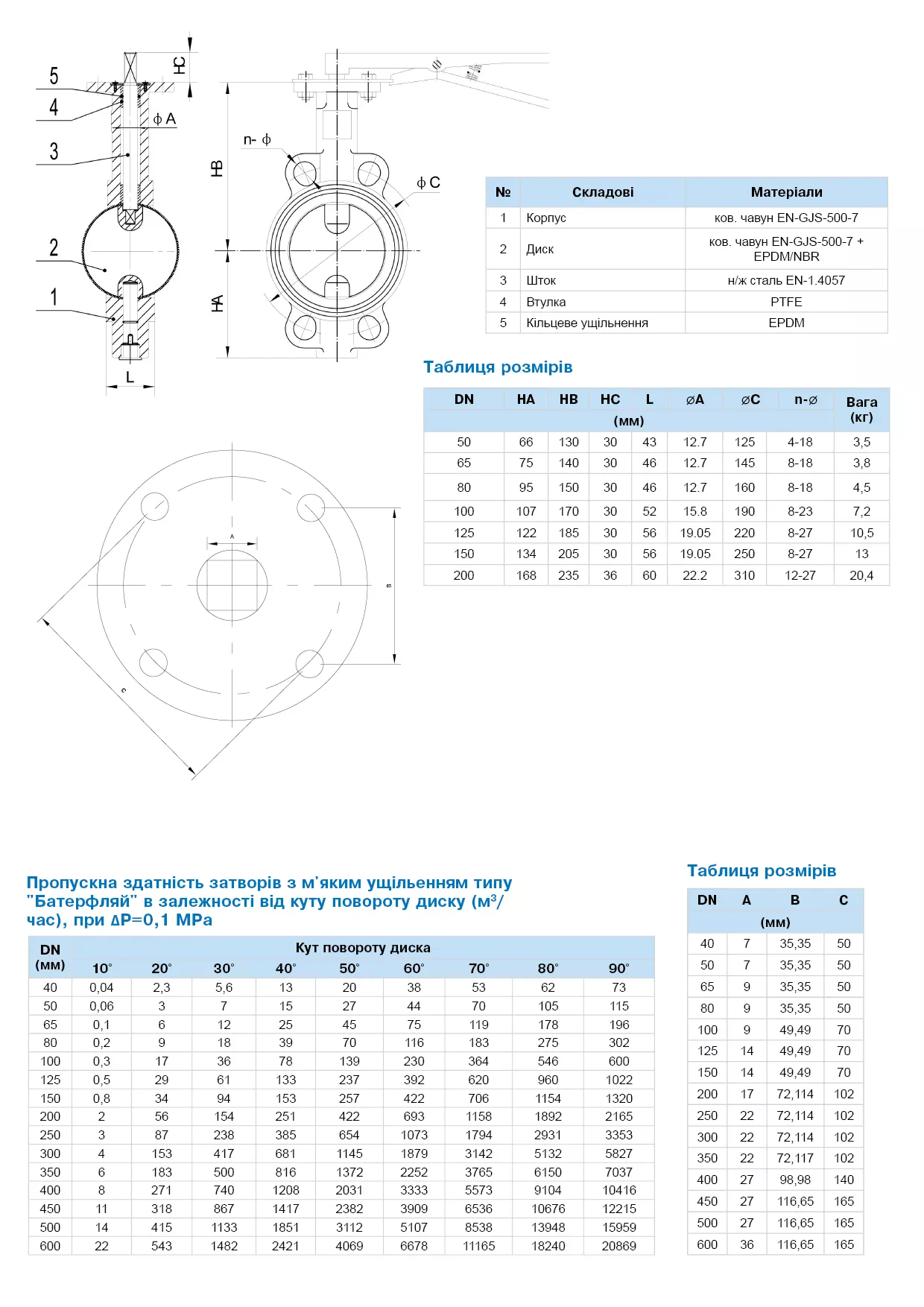

Чертеж и составные части заслонки поворотной дисковой PN25
|
|
Пропускная способность заслонок с мягким уплотнением типа "Баттерфляй"
в зависимости от угла поворота диска (м³/час), при ΔP=0,1 MPa
|
| Характеристики | |
| Диаметр условный, мм | Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200 |
| Давление | PN25 |
| Присоединение | Межфланцевое |
| Температура | до +120 |
| Материал диска | ковкий чугун GGG40 + EPDM |
| Материал корпуса | ковкий чугун GGG40 |
| Рабочая среда | воздух, вода |
