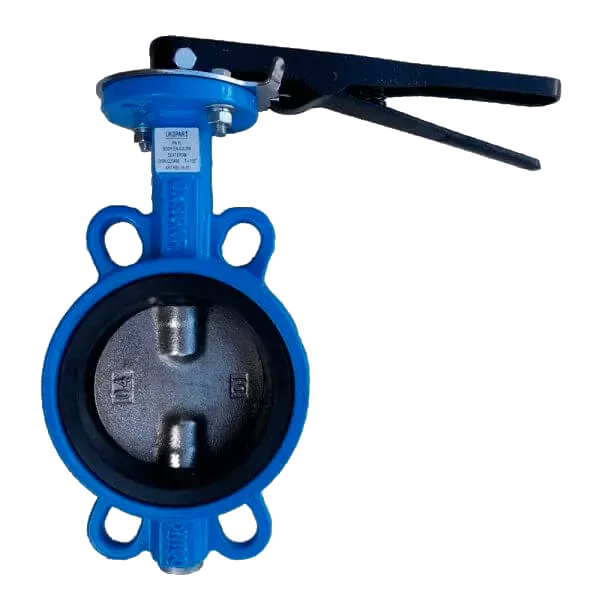

Затвор дисковый поворотний межфланцевый чугунный PN16 /диск-чугун GGG40/EPDM/
от ₴0.00
Получить дополнительную информацию или техническую
консультацию Вы можете у наших специалистов:
Заслонка поворотная дисковая применяется в качестве регулирующего и запорного устройства для перекрытия потока рабочей среды.
| Информация | |
| Диаметр | Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500, Ду600, Ду700, Ду800, Ду1000, Ду1200 |
| Давление | PN16 |
| Материал корпуса | Серий чугун GG25 |
| Температура | До +120 |
| Тип присоединения | Межфланцевое |
| Материал диска | Ковкий чугун GGG40 |
| Рабочая среда | Воздух, Вода |
- Производитель: UKSPAR
- Артикул: P201/040
- Наличие: Есть в наличии
Доступные варианты
P201/040
Затвор дисковый поворотний межфланцевый чугунный PN16 /диск-чугун GGG40/EPDM/ ДУ 40
₴0.00
-
+
P201/050
₴0.00
-
+
P201/065
₴0.00
-
+
P201/080
₴0.00
-
+
P201/100
₴0.00
-
+
P201/125
₴0.00
-
+
P201/150
₴0.00
-
+
P201/200
₴0.00
-
+
P201/250
₴0.00
-
+
P201/300
₴0.00
-
+
P201/350
₴0.00
-
+
P201/400
₴0.00
-
+
P201/500
₴0.00
-
+
P201/600
₴0.00
-
+
P201/700
₴0.00
-
+
P201/800
₴0.00
-
+
P201/1000
₴0.00
-
+
Характеристики |
Таблица размеров заслонки поворотной дисковой PN16 |
|
| Давление, Атм. | 16 |
|
| Температура (макс), °C |
до +120 |
|
| Тип присоединения |
межфланцевое | |
| Материал корпуса |
серый чугун GG25 | |
| Материал диска | ковкий чугун GGG40 | |
| Уплотнение корпуса | EPDM | |
| Рабочая среда |
воздух, вода |
|

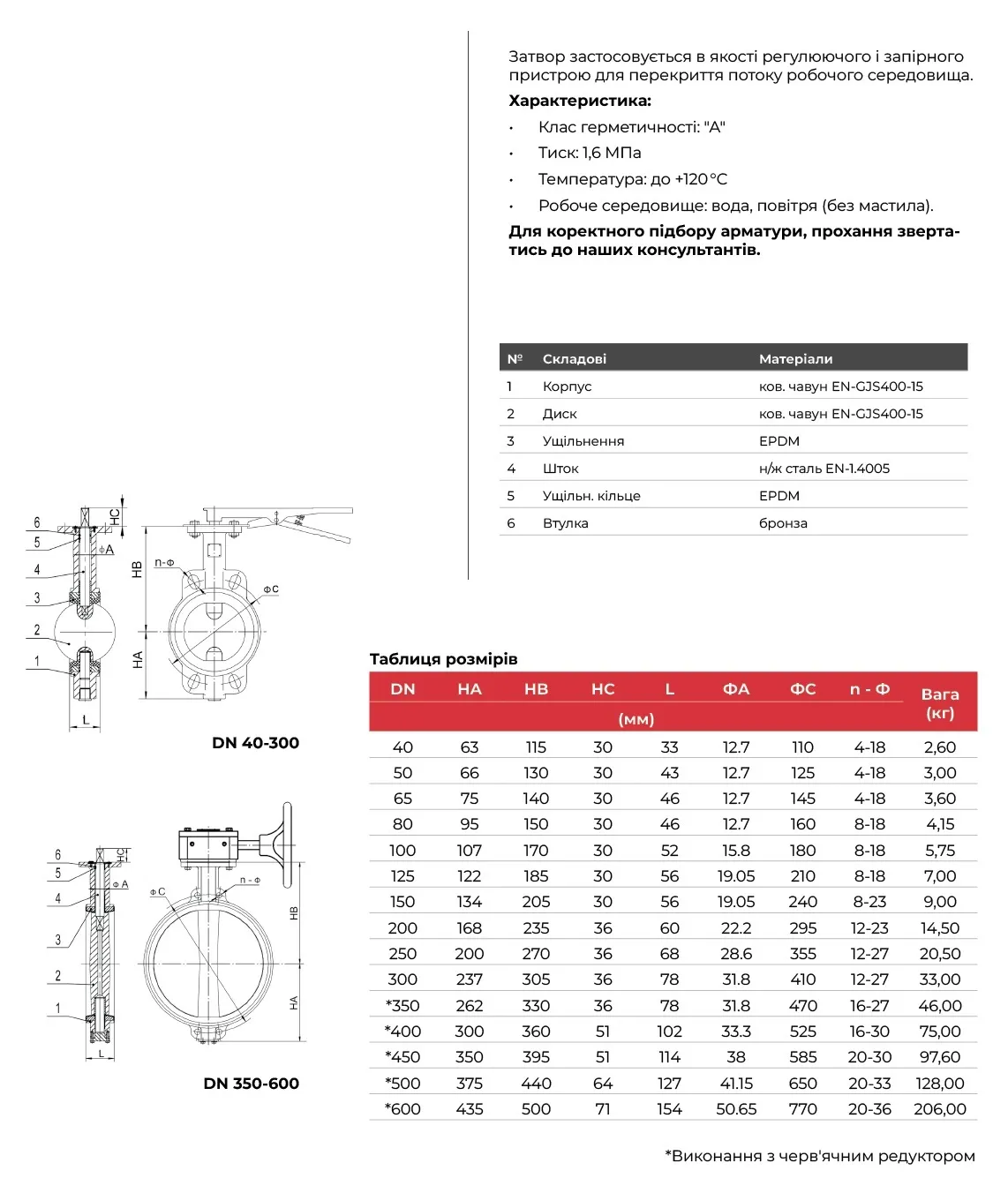

Чертеж и составные части заслонки поворотной дисковой PN16
|
|
Пропускная способность заслонок с мягким уплотнением типа "Баттерфляй"
в зависимости от угла поворота диска (м³/час), при ΔP=0,1 MPa
|
| Характеристики | |
| Диаметр условный, мм | Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500, Ду600, Ду700, Ду800, Ду1000, Ду1200 |
| Давление | PN16 |
| Присоединение | Межфланцевое |
| Температура | до +120 |
| Материал диска | ковкий чугун GGG40 |
| Материал корпуса | серий чугун GG25 |
| Уплотнение корпуса | EPDM |
| Рабочая среда | воздух, вода |
