Обратные клапаны

Показано с 1 по 16 из 21 (всего 2 страниц)

EFAR

rating

Клапан обратный межфланцевый EFAR..

  • Диаметр: Ду 65, Ду100
  • Давление: PN16
  • Температура: До +200
  • Материал корпуса: Сталь WCB
  • Тип присоединения: Межфланцевое
  • Материал диска: Сталь WCB
  • Рабочая среда: Газ, Воздух, Вода, Нефтепродукты

UKSPAR

rating

Обратный клапан гравитационный для отопления муфтовый чугунный PN7 /шар-сталь+EPDM/..

  • Давление, АТМ (Ру): Ру 7
  • Температура: до +110 °C
  • Материал корпуса: Чугун
  • Тип присоединения:
  • Рабочая среда: ,

UKSPAR

rating

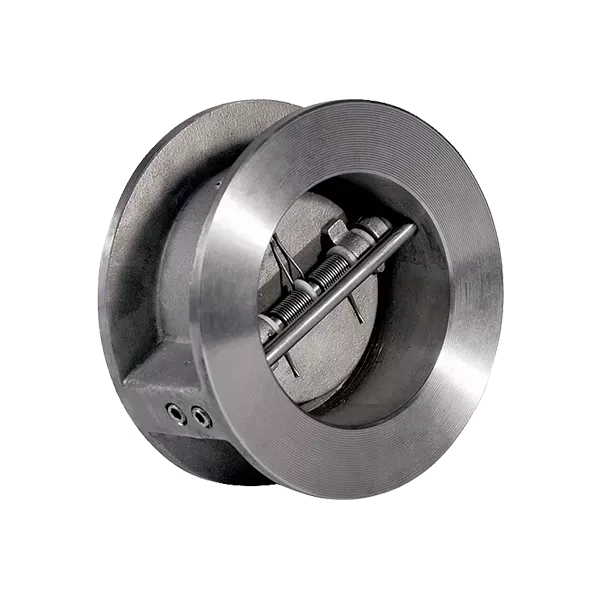

Обратный клапан двухстворчатый межфланцевый нержавеющий PN25 /створки-нж сталь 316/VITON/..

  • Диаметр: Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300
  • Давление: PN25
  • Материал корпуса: Нж сталь AISI316
  • Температура: До +150
  • Тип присоединения: Межфланцевое
  • Уплотнение корпуса: VITON
  • Рабочая среда: Нефтепродукты, Газ, Вода, Слабоагрессивные среды, Воздух
  • Створки: Нж сталь AISI316

UKSPAR

rating

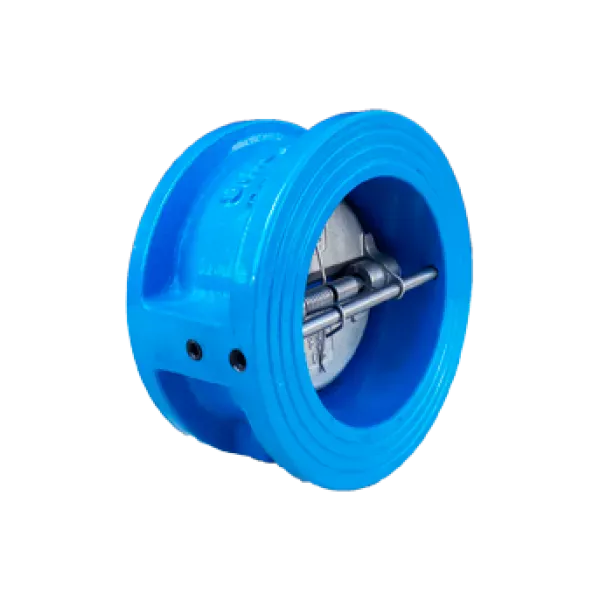

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направле..

  • Диаметр: Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600
  • Давление: PN16
  • Температура: До +150
  • Материал корпуса: Серый чугун GG25
  • Тип присоединения: Межфланцевое
  • Уплотнение корпуса: VITON
  • Рабочая среда: Вода, Нефтепродукты, Воздух
  • Створки: Нж сталь AISI304

UKSPAR

rating

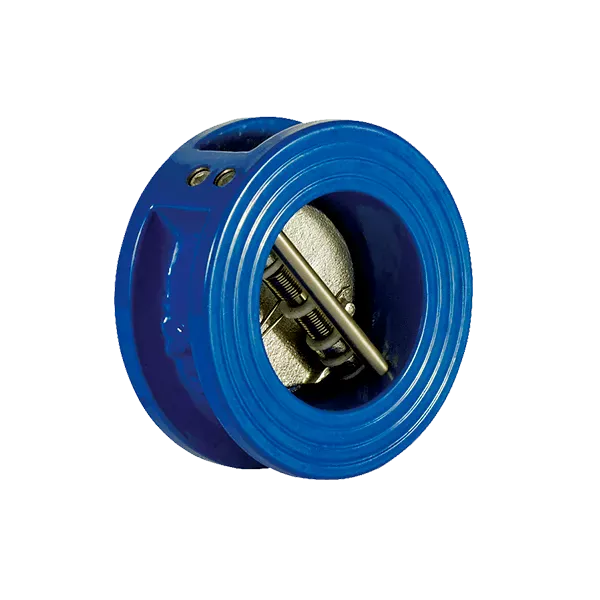

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направле..

  • Диаметр: Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600, Ду700
  • Давление: PN16
  • Температура: До +120
  • Материал корпуса: Серый чугун GG25
  • Тип присоединения: Межфланцевое
  • Уплотнение корпуса: EPDM
  • Створки: Ковкий чугун GGG40
  • Рабочая среда: Воздух, Вода

UKSPAR

rating

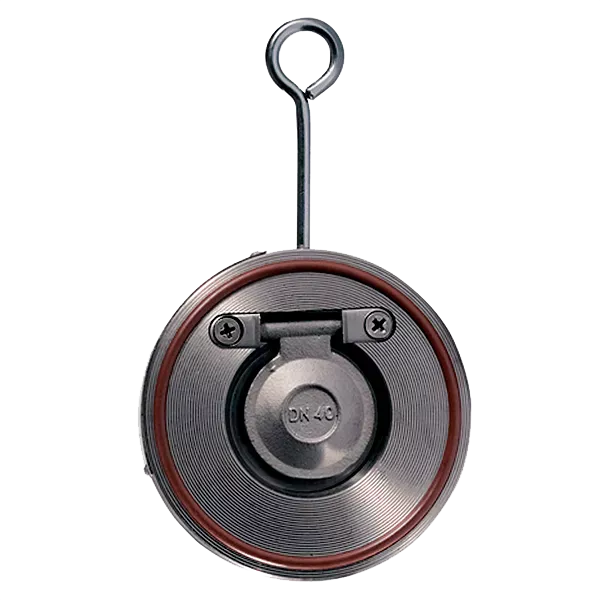

Обратный клапан межфланцевый нержавеющий PN16 / диск-нж сталь 316 / VITON /..

  • Диаметр: Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500, Ду600
  • Давление: PN16
  • Материал корпуса: Нж сталь AISI316
  • Температура: До +150
  • Тип присоединения: Межфланцевое
  • Материал диска: Нж сталь AISI316
  • Уплотнение корпуса: VITON
  • Рабочая среда: Газ, Нефтепродукты, Вода, Слабоагрессивные среды, Воздух

UKSPAR

rating

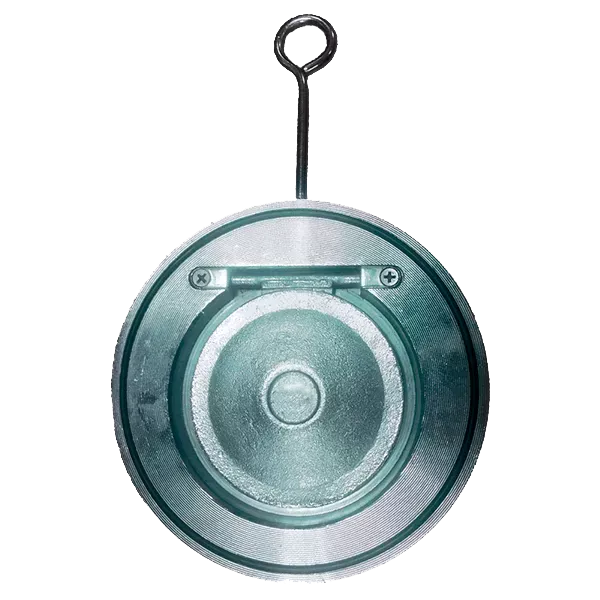

Обратный клапан межфланцевый стальной PN16 /диск-нж сталь 304/NBR/..

  • Диаметр: Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600
  • Давление: PN16
  • Материал корпуса: Сталь WCB
  • Температура: до +80 °C
  • Тип присоединения: Межфланцевое
  • Уплотнение корпуса: NBR
  • Рабочая среда: Воздух, Газ, Нефтепродукты, Вода

UKSPAR

rating

..

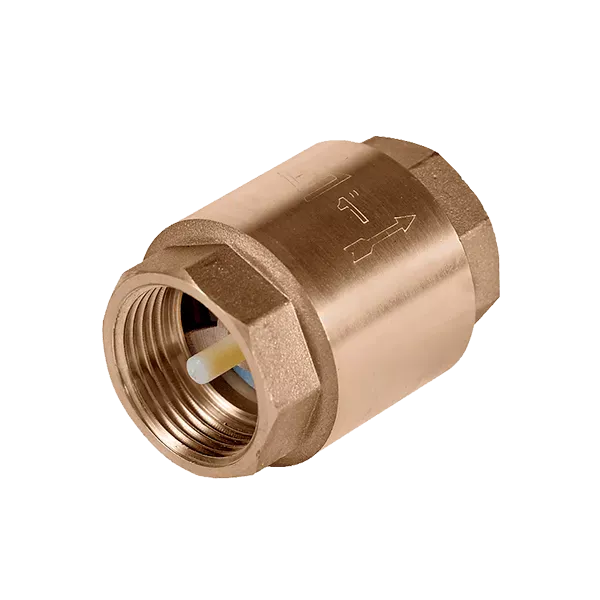

  • Диаметр: Ду 15, Ду 20, Ду 25, Ду 32, Ду 40, Ду 50
  • Давление: До +90
  • Материал корпуса: Латунь
  • Температура: до +90 °C
  • Тип присоединения: Резьбовое
  • Уплотнение корпуса: EPDM
  • Рабочая среда: Воздух, Вода

UKSPAR

rating

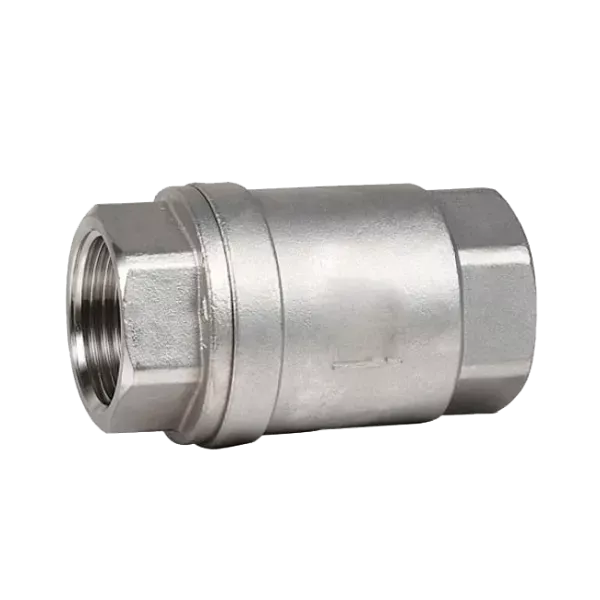

Обратный клапан муфтовый нержавеющий / тарелка-нж / PTFE / PN16..

  • Давление, АТМ (Ру): Ру 16
  • Диаметр: Ду 15, Ду 20, Ду 25, Ду 32, Ду 40, Ду 50
  • Давление: PN16
  • Температура: До +230
  • Материал корпуса: Нж сталь AISI304
  • Тип присоединения: Резьбовое
  • Уплотнение корпуса: PTFE
  • Рабочая среда: Вода, Слабоагрессивные среды, Нефтепродукты, Воздух
  • Тарелка: Нж сталь AISI304

UKSPAR

rating

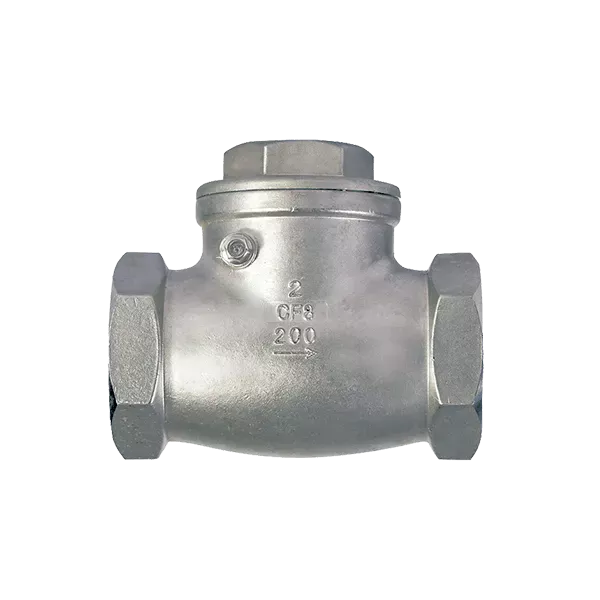

Обратный клапан поворотный муфтовый нержавеющий PN16 / тарелка-нж сталь 304 /..

  • Давление, АТМ (Ру): Ру 16
  • Температура: до +250 °C
  • Материал корпуса: Н/ж сталь
  • Тип присоединения:
  • Рабочая среда: , , , , ,

UKSPAR

rating

Обратный клапан поворотный муфтовый нержавеющий PN16 / тарелка-нж сталь 316 /..

  • Диаметр: Ду 15, Ду 20, Ду 25, Ду 32, Ду 40, Ду 50, Ду 65, Ду 80
  • Давление, АТМ (Ру): Ру 16
  • Давление: PN16
  • Температура: До +250
  • Материал корпуса: Нж сталь AISI316
  • Тип присоединения: Резьбовое
  • Шток: Нж сталь AISI316
  • Тарелка: Нж сталь AISI316
  • Рабочая среда: Воздух, Вода, Слабоагрессивные среды, Пар, Нефтепродукты, Газ

UKSPAR

rating

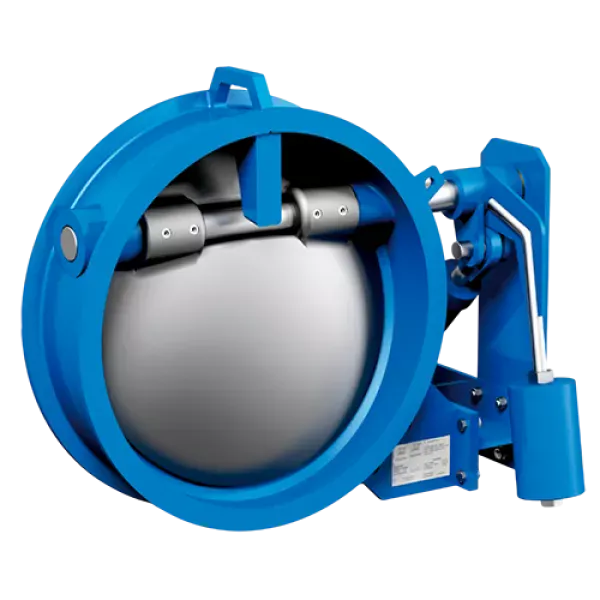

Обратный клапан поворотный с противовесом фланцевый чугунный, диск-чугун GGG50 / PN16..

  • Диаметр: Ду350, Ду400, Ду450, Ду500, Ду600, Ду700, Ду800
  • Давление: PN16
  • Материал корпуса: Ковкий чугун GGG50
  • Температура: До +220
  • Материал диска: Ковкий чугун GGG50
  • Рабочая среда: Воздух, Газ, Нефтепродукты, Вода, Пар

UKSPAR

rating

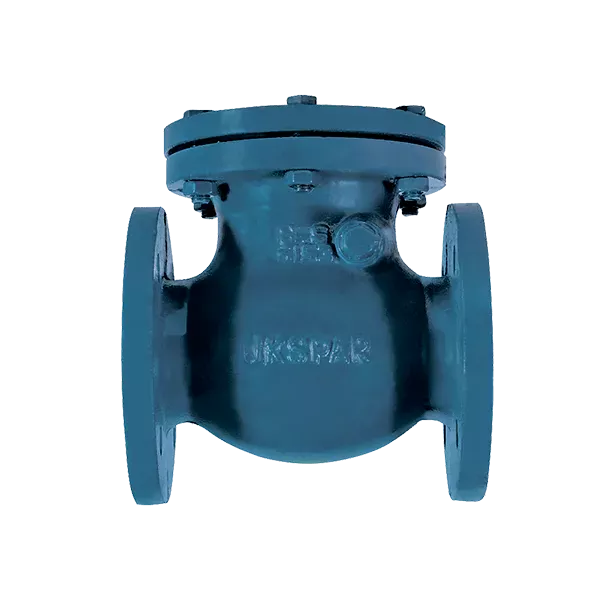

Обратный клапан поворотный фланцевый чугунный PN16 /диск-чугун GG25, седло-бронза/..

  • Диаметр: Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500, Ду600
  • Давление: PN16
  • Материал корпуса: Серый чугун GG25
  • Температура: До +220
  • Тип присоединения: Фланцевое
  • Рабочая среда: Нефтепродукты, Воздух, Вода, Пар
  • Седло: Бронза

UKSPAR

rating

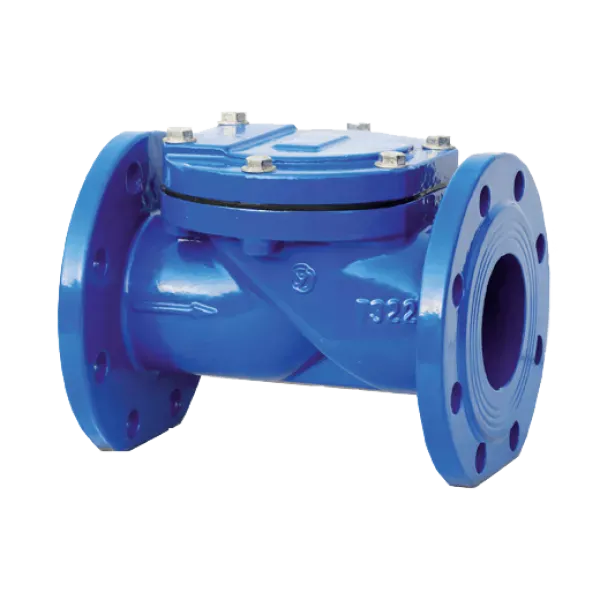

Обратный клапан поворотный фланцевый чугунный PN16 /тарілка-сталь+NBR/..

  • Давление, АТМ (Ру): Ру 16
  • Температура: до +80 °C
  • Материал корпуса: Чугун
  • Тип присоединения:
  • Рабочая среда: , , , ,

UKSPAR

rating

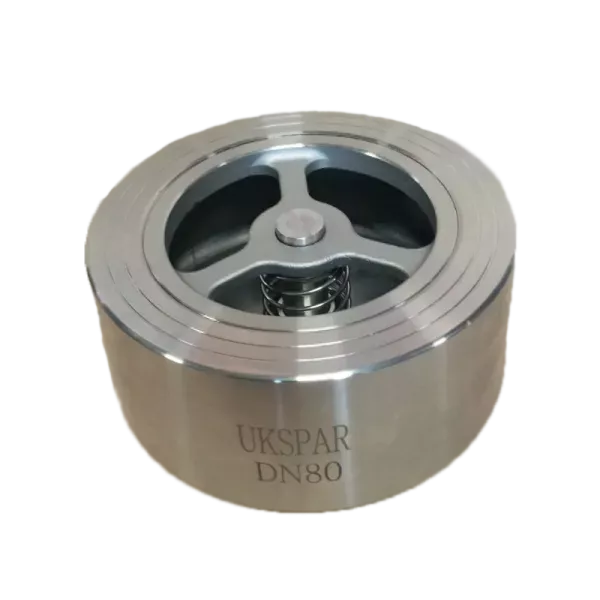

Обратный клапан подпружиненный межфланцевый нержавеющий PN40 / тарелка-нж сталь 316 /..

  • Диаметр: Ду 15, Ду 20, Ду 25, Ду 32, Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200
  • Давление: PN40
  • Материал корпуса: Нж сталь AISI316
  • Температура: До +250
  • Тип присоединения: Межфланцевое
  • Рабочая среда: Пар, Нефтепродукты, Газ, Воздух, Вода, Слабоагрессивные среды
  • Пружина: Нж сталь AISI316
  • Тарелка: Нж сталь AISI316

UKSPAR

rating

Обратный клапан подпружиненный фланцевый чугунний PN16 /тарелка-чугун GG25/EPDM/..

  • Диаметр: Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300
  • Давление: PN16
  • Температура: До +120
  • Материал корпуса: Серый чугун GG25
  • Тип присоединения: Фланцевое
  • Уплотнение корпуса: EPDM
  • Рабочая среда: Вода, Воздух
Показано с 1 по 16 из 21 (всего 2 страниц)

Обратные клапаны

Обратный клапан - запорная трубопроводная арматура прямого действия, которая используется для недопущения изменения направления потока среды (воды) в системе. Клапан автоматически пропускает содержимое в трубопроводе в одном направлении и не дает ему двигаться в противоположном, что обеспечивает правильную работу различных систем (например, канализационной), минимизирует риск возникновения протечек и увеличивает срок эксплуатации оборудования.

Обратный клапан: принцип работы

Принцип действия обратного клапана заключается в автоматическом перекрытии проходного сечения запирающим органом под давлением движущейся среды (воды). При повышении давления во время движения рабочего потока в заданном направлении клапан открывается, а при понижении (выравнивании) - закрывается. Открытие затвора клапана происходит за счет веса рабочего потока (воды) или с помощью дополнительных устройств (пружин). Одновременно с этим поток со стороны выходного отверстия клапана создает усилие на запирающий орган и предупреждает нежелательное открытие.

Обратный клапан - это арматура прямого действия, которая работает автоматически, без сторонних источников питания или человеческого участия. Клапан устанавливается рядом с чувствительным к перемене направления рабочей среды оборудованием и помогает решить целый ряд задач:

  • защищает трубопроводы, скважины, насосы, соединительные сосуды и другое оборудование от поломки;
  • стабилизирует давление в системе и поддерживает его оптимальный уровень;
  • минимизирует риск гидравлических ударов;
  • ограничивает поток среды из системы при частичном разрушении участка трубы;
  • препятствует движению рабочего потока (воды) в обратном направлении (например, при засоре канализации).

Обратный клапан: сфера применения

Обратный клапан используется на трубопроводных системах, которые адаптированы только под одностороннее движение рабочего потока (воды) или не рассчитаны на серьезные скачки давления. Например:

  • обратный клапан для канализации не дает сточным водам вместе с отходами вылиться наружу;
  • обратный клапан для воды регулирует работу системы водоснабжения в бытовой и промышленной сфере;
  • обратный клапан для отопления в обвязке котельного оборудования обеспечивает стабильную работу теплосети.

Обратный клапан активно эксплуатируется в разных производственных сферах, сфере жилищно-коммунального хозяйства, в нефтегазовой и нефтедобывающей промышленности, в газовой и химической отрасли, при бурении скважин и не только. Клапан устанавливают на водопроводные и канализационные стояки, в обвязке насосного оборудования, в теплосетях, в трубопроводах, контактирующих со слабоагрессивными средами, и так далее.

Обратный клапан: классификация

Можно классифицировать обратные клапаны по ряду критериев, например:

  • тип присоединения;
  • тип конструкции;
  • тип материала.

Тип присоединения

По типу присоединения обратный клапан может быть фланцевым, межфланцевым и муфтовым:

  1. Фланцевые обратные клапаны соединяются с трубопроводом с помощью фланцев с уплотнителем. Клапан оснащен фланцами, которые стыкуются с элементами трубопровода и стягиваются болтами по всему периметру. Фланцевые клапаны отличаются повышенной прочностью, часто устанавливаются на трубах, скважинах большого диаметра.
  2. Межфланцевые обратные клапаны зажимаются между фланцами трубопроводной системы и не имеют собственного крепежного узла. Их легко демонтировать при необходимости благодаря небольшому размеру и простой конструкции. Легкие и компактные, межфланцевые клапаны можно устанавливать, в том числе, на наклонные и вертикальные трубопроводы и скважины. Единственный минус - в случае повреждения для ремонта клапана понадобится полный демонтаж.
  3. Муфтовые (они же - резьбовые) обратные клапаны присоединяют к трубе через резьбовую муфту. Они актуальны для систем небольшого диаметра, часто используются в бытовой сфере (например - канализационных трубах и водопроводах частных и многоквартирных домов).

Тип конструкции

По типу конструкции обратный клапан может быть:

  • шаровым;
  • поворотным;
  • подъемным;
  • двухстворчатым;
  • дисковым.

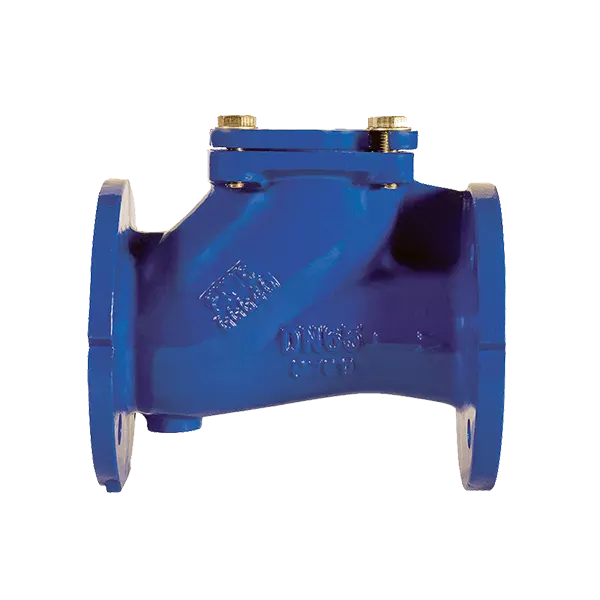

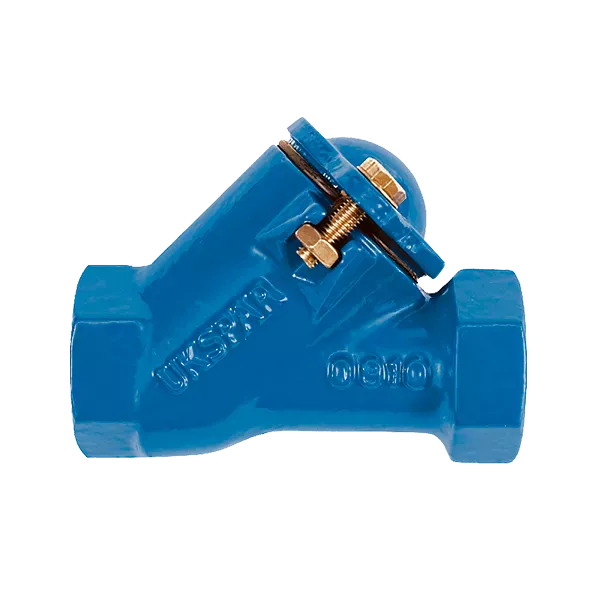

Шаровой обратный клапан оснащен запорным органом - резиновым шаром, который прижимается к седлу внутритрубной средой при изменения направления потока рабочего вещества (воды). Шаровой обратный клапан используется на трубопроводах (чаще - в сфере ЖКХ для воды, канализации, отопления). Он редко выходит из строя и легко ремонтируется. Для корректной работы шарового клапана необходимо соблюдать правила эксплуатации.

Поворотный обратный клапан оснащен откидной створкой, которая устанавливается на оси и открывается под силой рабочего потока в нужном направлении, и вжимается в седло под собственным весом или давления рабочей среды (воды) при возникновении обратного потока, закрывая проход. Поворотный клапан недорого стоит, способен функционировать в системах больших размеров и отличается малой чувствительностью к загрязнению среды. Пример - поворотный обратный клапан для отопления частных домов и систем водопроводов ЖКХ, трубопроводах теплосетей и производственных предприятий.

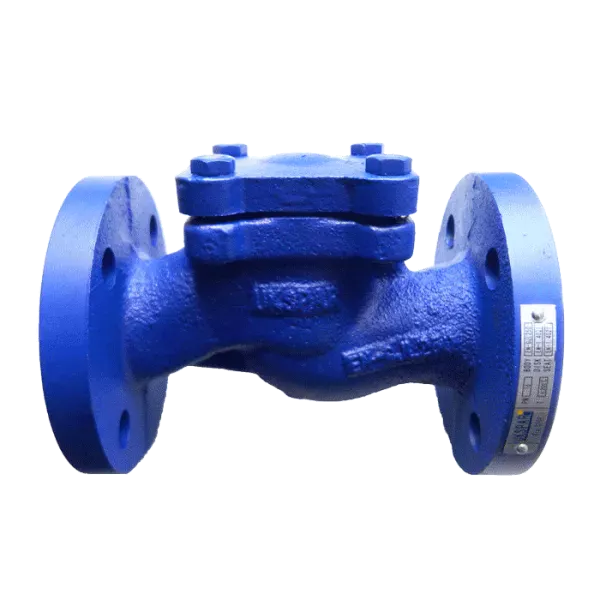

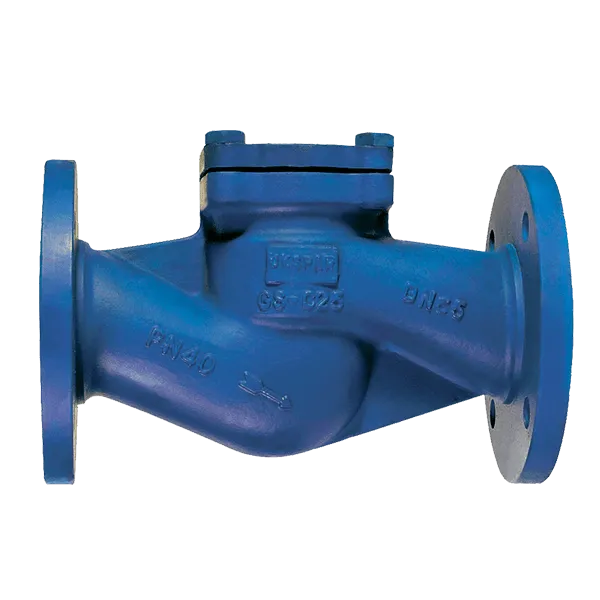

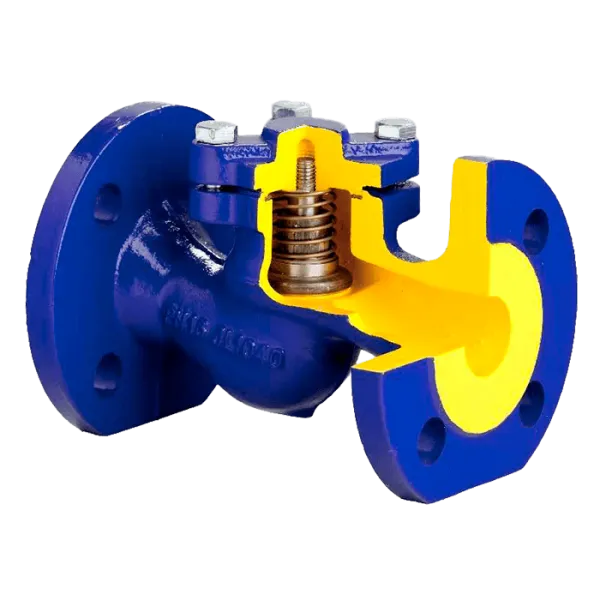

Подъемный обратный клапан - классическое решение, в котором рабочая среда (вода) подается под затвор и поднимает его силой потока. Если движение прекращается, обратный клапан опускается под воздействием пружины. Такая арматура устанавливается на горизонтальных участках трубопроводов и скважин с соблюдением вертикального расположения оси клапана. Подъемный обратный клапан можно отремонтировать, не снимая с трубы или скважины, а также эксплуатировать в разных отраслях промышленности. Единственный минус - чувствительность к загрязнению среды, из-за чего клапан может начать заедать при сильном загрязнении.

Двухстворчатый обратный клапан оснащен запорным элементом в виде двух лепестков (створок), установленных на оси, расположенной по центру проходного сечения. Когда рабочий поток (вода) движется в нужном направлении, клапан открыт и створки сложены. При снижении давления, прекращении потока или изменении направления движения створки расправляются и закрываются под воздействием пружины. Двухстворчатый обратный клапан имеет повышенное гидравлическое сопротивление, корректно работает с разными уплотнительными материалами

Дисковый обратный клапан оснащен плоским запорным органом в форме плоского диска, связанного с подпружиненным штоком. Он открывается под давлением рабочей среды и прижимается к седлу пружиной при его отсутствии, перекрывая проточное отверстие. Дисковые обратные клапаны имеют множество модификаций, благодаря чему применяются в различных отраслях промышленности (включая трубы для воды, канализации, отопления), за исключением сильно вязких жидкостей и твердых, волокнистых материалов.

Тип материала

Обратные клапаны изготавливаются из чугуна, латуни и стали (в том числе - нержавеющей):

  1. Чугунные обратные клапаны выдерживают рабочую температуру до 300°С, легко ремонтируются, имеют простую конструкцию и подходят для эксплуатации в нейтральных рабочих средах (например, вода). Не рекомендованы для агрессивных веществ (чугун может корродировать). Клапаны из чугуна достаточно тяжелые, поэтому для монтажа крупных вариантов необходима спецтехника. Диапазон номинального сечения очень широкий (от 15 до 600 мм), поэтому можно найти обратные клапаны и для бытовых (вода, канализация, отопление), и для промышленных целей.
  2. Латунные обратные клапаны устойчивы к коррозии, достаточно долговечны и недорого стоят. Максимальный условный диаметр ограничен (в среднем - до 100 мм), поэтому варианты из латуни чаще используются в бытовых сферах - например, обратный клапан для воды или обратный клапан для канализации в частном доме. Объясняется это и ограниченностью температурного режима - до 200°C.
  3. Стальные обратные клапаны выдерживают экстремально высокие температуры и большие нагрузки, поэтому часто используются в промышленной среде. Поскольку сталь склонна к коррозии, сфера применения ограничена: обычно это трубопроводы, транспортирующие воду, горячий пар, нефть, нейтральные газы.
  4. Обратные клапаны из нержавеющей стали - самый прочный, износостойкий, надежный вариант с соответствующей ценой. Диапазон рабочих температур колеблется от - 60 до + 450°С, а рабочее давление может достигать 45-50 кг/см2. Обратный клапан из нержавейки может контактировать со слабоагрессивными средами, химикатами, вязкими жидкостями. Условный диаметр колеблется в среднем от 10 до 300 мм.

Почему стоит купить обратный клапан в компании UKS-GROUP

UKS-GROUP предлагает вашему вниманию большой выбор обратных клапанов для бытовой и промышленной эксплуатации по выгодной цене. Вы можете купить обратный клапан для воды, обратный клапан для канализации, обратный клапан для отопления и десятки других вариантов. Мы выпускаем арматуру, которая способна работать в разных рабочих средах:

  • природный газ;
  • горячий пар (воздух);
  • воды и сточные воды;
  • слабоагрессивные среды;
  • нефтепродукты;
  • вязкие жидкости;
  • канализационные стоки;
  • и не только.

UKS-GROUP разрабатывает и выпускает обратные клапаны разного диаметра - от 15 до 800 мм Наша продукция может работать с давлением до PN 16 и температурой до 80-300 градусов. Вы легко найдете обратный клапан для воды и канализации, жилищно-коммунального хозяйства и монтажных компаний, сферы нефтедобычи и нефтепереработки, систем отопления и водоснабжения, а также арматуру узкого назначения.

Почему стоит купить обратный клапан в UKS-GROUP?

  • широкий ассортимент трубопроводной арматуры для разных нужд (например, клапан обратный канализационный или узкоспециализированная арматура-тройник для промышленности);
  • возможность изготовления клапанов под заказ по индивидуальным размерам;
  • цены на продукцию от прямого производителя, без переплат;
  • особый подход к нуждам и потребностям каждого покупателя;
  • возможность доставки обратных клапанов по Киеву и в любой город Украины транспортными компаниями-партнерами;
  • налаженная система оптовых поставок по сниженным ценам для регулярных закупок в больших объемах;
  • гарантия высокого качества изделия с соответствующим документальным подтверждением;
  • удобная система оплаты заказов по безналу со всей необходимой отчетностью.
Подписка на рассылку
Подписывайтесь на рассылку наших новостей!

Узнавайте новости первыми..

Появление новинок не заставят Вас ждать!

Мир принадлежит первым..

Топ-продажи
