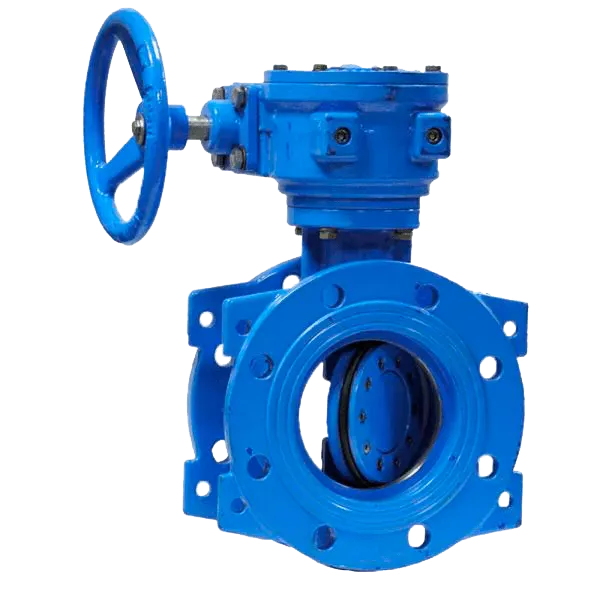

Затвор дисковый фланцевый с эксцентричным диском чугунный PN10 / диск-чугун GGG50 / EPDM
Цену уточняйте
Получить дополнительную информацию или техническую
консультацию Вы можете у наших специалистов:
Заслонка поворотная дисковая применяется в качестве регулирующего и запорного устройства для перекрытия потока рабочей среды.
| Информация | |
| Диаметр | Ду300, Ду350, Ду400, Ду450, Ду500, Ду600, Ду700, Ду800, Ду900, Ду1000, Ду1200, Ду1400, Ду1600 |
| Давление | PN10 |
| Материал корпуса | Ковкий чугун GGG50 |
| Температура | До +70 |
| Тип присоединения | Фланцевое |
| Материал диска | Ковкий чугун GGG50 |
| Уплотнение корпуса | EPDM |
| Рабочая среда | Воздух, Вода |
- Производитель: UKSPAR
- Артикул: P101/300
- Наличие: Есть в наличии
Затвор дисковый фланцевый с эксцентричным диском чугунный PN10 / диск-чугун GGG50 / EPDM
Доступные варианты
Характеристики |
Таблица размеров заслонки поворотной дисковой чугунной PN10 | |
| Давление, Атм. | 10 |
|
| Температура (макс), °C |
до +70 | |
| Тип присоединения |
фланцевое | |
| Материал корпуса | ковкий чугун GGG50 | |
| Материал диска | ковкий чугун GGG50 | |
| Уплотнение корпуса | EPDM | |
| Рабочая среда | воздух, вода | |

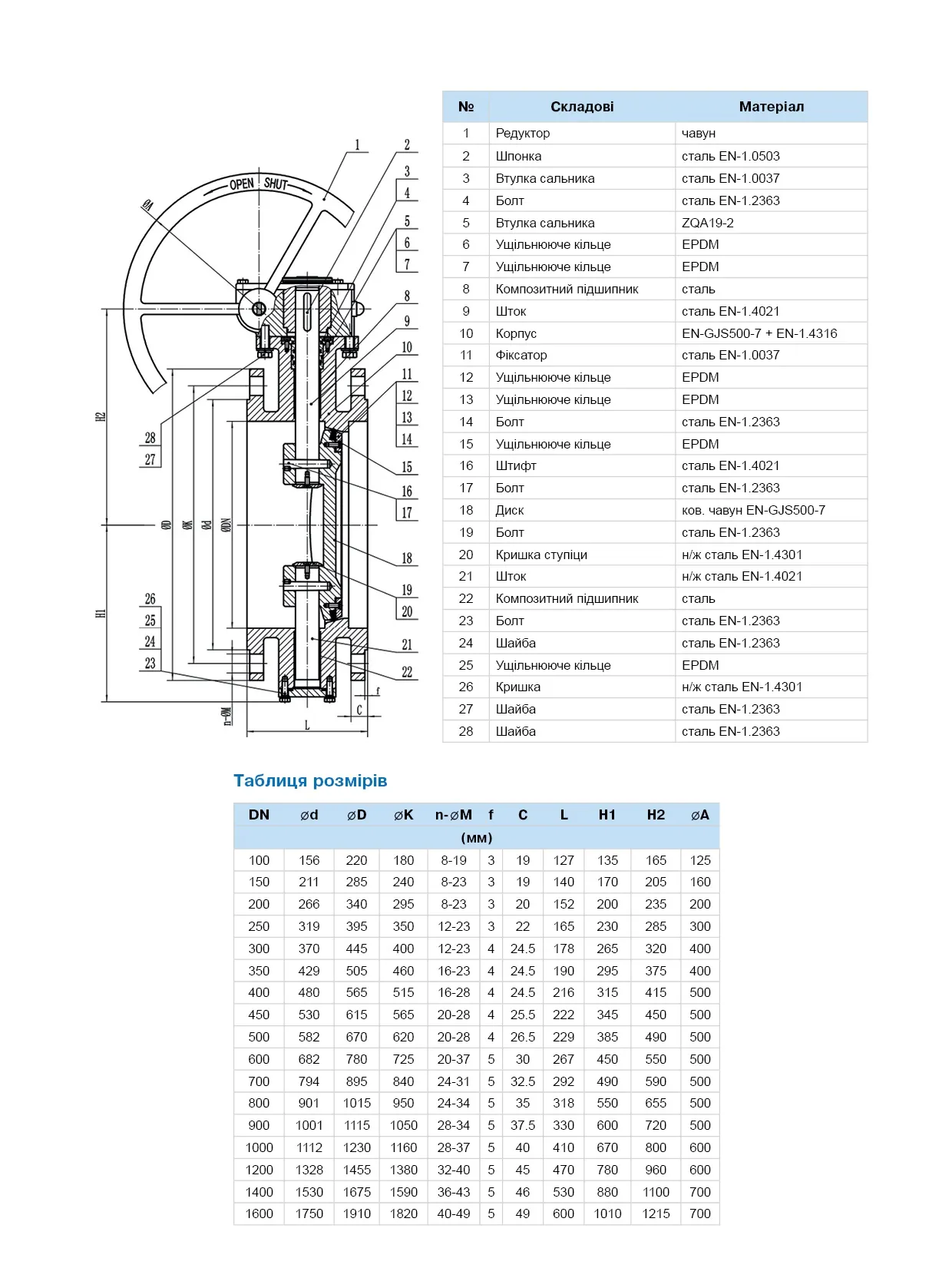

Чертеж и составные части заслонки поворотной дисковой чугунной PN10
|
|
Пропускная способность заслонок с мягким уплотнением типа "Баттерфляй"
в зависимости от угла поворота диска (м³/час), при ΔP=0,1 MPa
|
| Характеристики | |
| Диаметр условный, мм | Ду300, Ду350, Ду450, Ду500, Ду700, Ду800, Ду900, Ду1000, Ду1200, Ду1400, Ду1600, Ду400, Ду600 |
| Давление | PN10 |
| Присоединение | Фланцевое |
| Температура | до +70 |
| Материал диска | ковкий чугун GGG50 |
| Материал корпуса | ковкий чугун GGG50 |
| Уплотнение корпуса | EPDM |
| Рабочая среда | воздух, вода |
