Зворотні клапани
Виберіть підкатегорію- Діаметр: ДУ400, ДУ200, ДУ350, ДУ600, ДУ500, ДУ300, ДУ 50, ДУ125, ДУ 40, Ду450, ДУ 80
- Діаметр умовний, мм: Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600
- Тиск: PN16
- Приєднання: Міжфланцеве
- Температура: до +150
- Матеріал корпусу: сірий чавун GG25
- Ущільнення корпусу: VITON
- Робоче середовище: нафтопродукти, вода, повітря
- Діаметр: ДУ500, ДУ250, ДУ 80, ДУ125, ДУ700, ДУ350, Ду450, ДУ200, ДУ 65, ДУ100, ДУ600, ДУ300, ДУ400, ДУ150, ДУ 50
- Діаметр умовний, мм: Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600, Ду700
- Тиск: PN16
- Приєднання: Міжфланцеве
- Температура: до +120
- Матеріал корпусу: сірий чавун GG25
- Ущільнення корпусу: EPDM
- Робоче середовище: вода, повітря
- Діаметр: ДУ350, ДУ200, ДУ 80, ДУ400, ДУ500, ДУ250, ДУ150, ДУ 65, ДУ300, ДУ 50, ДУ125, ДУ100
- Діаметр умовний, мм: Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500
- Тиск: PN16
- Приєднання: Фланцеве
- Температура: до +80
- Матеріал корпусу: ковкий чавун GGG50
- Робоче середовище: каналізаційні стоки, нафтопродукти, вода, повітря, стічні води
- Діаметр: ДУ500, ДУ400, ДУ350, ДУ250, ДУ 50, ДУ 65, ДУ 40, ДУ600, ДУ300, ДУ125, ДУ150, ДУ 80, ДУ200, ДУ100
- Діаметр умовний, мм: Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500, Ду600
- Тиск: PN16
- Приєднання: Міжфланцеве
- Температура: до +150
- Матеріал диску: нж сталь AISI316
- Матеріал корпусу: нж сталь AISI316
- Ущільнення корпусу: VITON
- Робоче середовище: нафтопродукти, вода, повітря, газ, слабоагресивні середовища
- Діаметр: Ду450, ДУ200, ДУ 65, ДУ100, ДУ600, ДУ300, ДУ400, ДУ150, ДУ 50, ДУ 80, ДУ500, ДУ250, ДУ350, ДУ125, ДУ 40
- Діаметр умовний, мм: Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600
- Тиск: до +80
- Приєднання: Міжфланцеве
- Матеріал диску: нж сталь AISI304
- Матеріал корпусу: сталь WCB
- Ущільнення корпусу: NBR
- Робоче середовище: нафтопродукти, вода, повітря, газ
- Діаметр: ДУ125, ДУ 65, ДУ 25, ДУ150, ДУ200, ДУ 80, ДУ 50, ДУ 20, ДУ100, ДУ 15, ДУ 40, ДУ 32
- Діаметр умовний, мм: Ду 15, Ду 20, Ду 25, Ду 32, Ду 40, Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200
- Тиск: PN16
- Приєднання:
- Температура: до +220
- Матеріал корпусу: сірий чавун GG25
- Робоче середовище: вода, повітря, пар, нафтопродукти
- Діаметр: ДУ 40, ДУ 25, ДУ200, ДУ 80, ДУ 20, ДУ 50, ДУ 15
- Діаметр умовний, мм: Ду 15, Ду 20, Ду 25, Ду 40, Ду 50, Ду 80, Ду200
- Тиск: PN40
- Приєднання: Міжфланцеве
- Температура: до +250
- Матеріал корпусу: нж сталь AISI316
- Робоче середовище: слабоагресивні середовища, повітря, вода, нафтопродукти, пар, газ
- Діаметр: ДУ 15, ДУ 40, ДУ 50, ДУ 80, ДУ 25, ДУ 32
- Діаметр умовний, мм: Ду 15, Ду 20, Ду 25, Ду 32, Ду 40, Ду 50, Ду 65, Ду 80
- Тиск: PN16
- Приєднання: Різьбове
- Температура: до +250
- Матеріал корпусу: нж сталь AISI304
- Шток: нж сталь AISI304
- Робоче середовище: вода, повітря, газ, пар, нафтопродукти, слабоагресивні середовища
- Діаметр: ДУ350, ДУ500, ДУ 50, ДУ200, ДУ300, ДУ400, ДУ100, ДУ150, ДУ250, ДУ 80, ДУ125, ДУ600, ДУ 65
- Діаметр умовний, мм: Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500, Ду600
- Тиск: PN16
- Приєднання: Фланцеве
- Температура: до +220
- Матеріал корпусу: сірий чавун GG25
- Матеріал диску: сірий чавун GG25
- Робоче середовище: вода, повітря, пара, нафтопродукти
- Діаметр: ДУ125, ДУ 50, ДУ 80, ДУ150, ДУ100, ДУ 65, ДУ200
- Діаметр умовний, мм: Ду 50, Ду 65, Ду 80, Ду100, Ду125, Ду150, Ду200
- Тиск: PN16
- Приєднання: Фланцеве
- Температура: до +80
- Матеріал корпусу: ковкий чавун GGG40
- Ущільнення корпусу: NBR
- Робоче середовище: нафтопродукти, вода, повітря, стічні води, каналізаційні стоки
Зворотний клапан - запірна трубопровідна арматура прямої дії, яка використовується для недопущення зміни напрямку потоку середовища (води) у системі. Клапан автоматично пропускає вміст у трубопроводі в одному напрямку і не дає йому рухатися в протилежному, що забезпечує правильну роботу різних систем (наприклад, каналізаційної), мінімізує ризик виникнення протікання та збільшує термін експлуатації обладнання.
Зворотній клапан: принцип роботи
Принцип дії зворотного клапана полягає в автоматичному перекритті прохідного перерізу запірним органом під тиском середовища, що рухається (води). При підвищенні тиску під час руху робочого потоку у заданому напрямку клапан відкривається, а при зниженні (вирівнюванні) закривається. Відкриття клапана затвору відбувається за рахунок ваги робочого потоку (води) або за допомогою додаткових пристроїв (пружин). Потік з боку вихідного отвору клапана створює зусилля на запірний орган і попереджає небажане відкриття.
Зворотний клапан - це арматура прямої дії, яка працює автоматично, без сторонніх джерел живлення чи людської участі. Клапан встановлюється поруч із чутливим до зміни напрямку робочого середовища обладнанням і допомагає вирішити цілу низку завдань:
- захищає трубопроводи, свердловини, насоси, сполучні судини та інше обладнання від поломки;
- стабілізує тиск у системі та підтримує його оптимальний рівень;
- мінімізує ризик гідравлічних ударів;
- обмежує потік середовища із системи при частковому руйнуванні ділянки труби;
- перешкоджає руху робочого потоку (води) у зворотному напрямку (наприклад, при засмічення каналізації).
Зворотний клапан: сфера застосування
Зворотний клапан використовується на трубопровідних системах, адаптованих тільки під односторонній рух робочого потоку (води) або не розраховані на серйозні стрибки тиску. Наприклад:
- зворотний клапан для каналізації не дає стічним водам разом з відходами вилитися назовні;
- зворотний клапан для води регулює роботу системи водопостачання у побутовій та промисловій сфері;
- зворотний клапан для опалення в обв'язці котельного обладнання забезпечує стабільну роботу тепломережі.
Зворотний клапан активно експлуатується у різних виробничих сферах, сфері житлово-комунального господарства, у нафтогазовій та нафтовидобувній промисловості, у газовій та хімічній галузі, при бурінні свердловин і не тільки. Клапан встановлюють на водопровідні та каналізаційні стояки, в обв'язці насосного обладнання, тепломережах, трубопроводах, що контактують зі слабоагресивними середовищами, і так далі.
Зворотний клапан: класифікація
Можна класифікувати зворотні клапани за низкою критеріїв, наприклад:
- тип приєднання;
- тип конструкції;
- тип матеріалу.
Тип приєднання
За типом приєднання зворотний клапан може бути фланцевим, міжфланцевим та муфтовим:
- Фланцеві зворотні клапани з'єднуються з трубопроводом за допомогою фланців з ущільнювачем. Клапан оснащений фланцями, які з'єднуються з елементами трубопроводу та стягуються болтами по всьому периметру. Фланцеві клапани відрізняються підвищеною міцністю, часто встановлюються на трубах, свердловинах великого діаметру.
- Міжфланцеві зворотні клапани затискаються між фланцями трубопровідної системи і не мають власного вузла кріплення. Їх легко демонтувати при необхідності завдяки невеликому розміру та простій конструкції. Легкі та компактні, міжфланцеві клапани можна встановлювати, у тому числі, на похилі та вертикальні трубопроводи та свердловини. Єдиний мінус - у разі пошкодження для ремонту клапана знадобиться повний демонтаж.
- Муфтові (вони ж різьбові) зворотні клапани приєднують до труби через різьбову муфту. Вони актуальні для систем невеликого діаметру, часто використовуються в побутовій сфері (наприклад, каналізаційних трубах та водопроводах приватних та багатоквартирних будинків).
Тип конструкції
За типом конструкції зворотний клапан може бути:
- кульовим;
- поворотним;
- підйомним;
- двостулковим;
- дисковим.
Кульовий зворотний клапан оснащений запірним органом - гумовою кулею, яка притискається до сідла внутрішньотрубним середовищем при зміні напрямку потоку робочої речовини (води). Кульовий зворотний клапан використовується на трубопроводах (частіше у сфері ЖКГ для води, каналізації, опалення). Він рідко виходить з ладу та легко ремонтується. Для коректної роботи кульового клапана необхідно дотримуватись правил експлуатації.

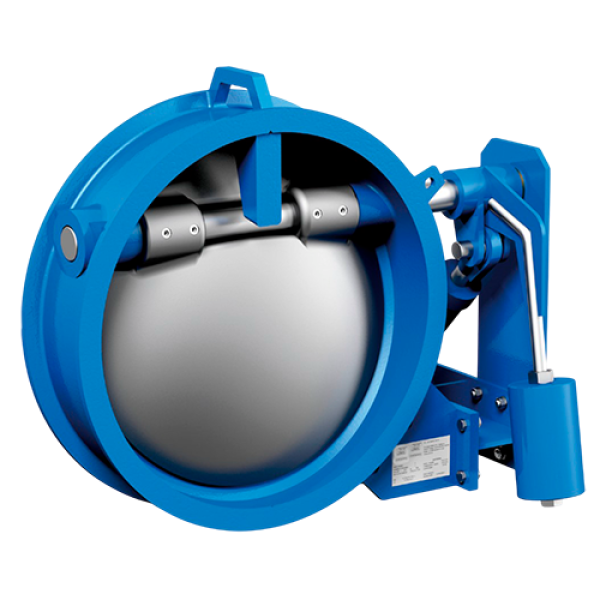

Поворотний зворотний клапан оснащений відкидною стулкою, яка встановлюється на осі та відкривається під силою робочого потоку в потрібному напрямку, і втискається в сідло під власною вагою або тиск робочого середовища (води) при виникненні зворотного потоку, закриваючи прохід. Поворотний клапан недорого коштує, здатний функціонувати в системах великих розмірів та відрізняється малою чутливістю до забруднення середовища. Приклад - поворотний зворотний клапан для опалення приватних будинків та систем водопроводів ЖКГ, трубопроводів тепломереж та виробничих підприємств.

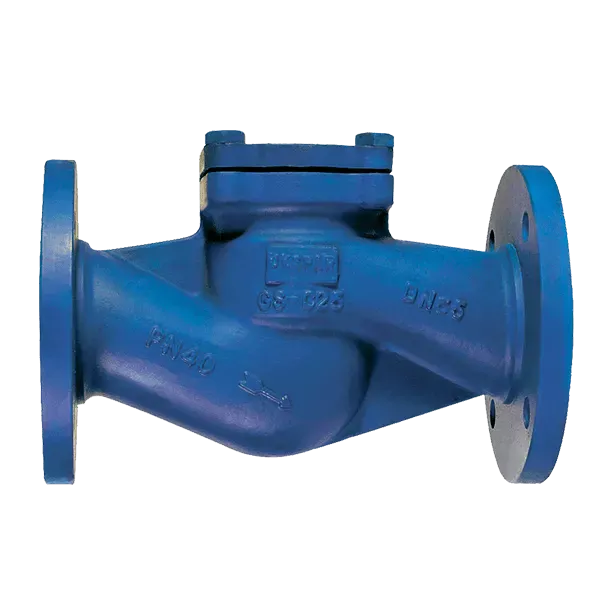

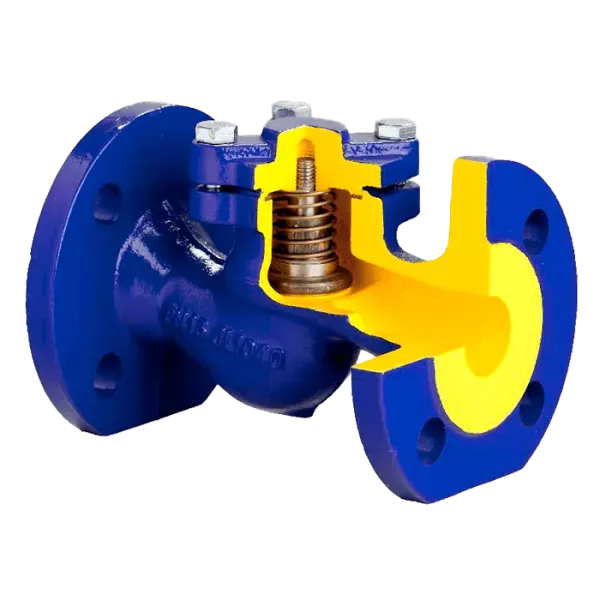

Підйомний зворотний клапан - класичне рішення, в якому робоче середовище (вода) подається під затвор і піднімає його потоком силою. Якщо припиняється рух, зворотний клапан опускається під впливом пружини. Така арматура встановлюється на горизонтальних ділянках трубопроводів та свердловин з дотриманням вертикального розташування осі клапана. Підйомний зворотний клапан можна відремонтувати, не знімаючи з труби чи свердловини, а також експлуатувати у різних галузях промисловості. Єдиний мінус - чутливість до забруднення середовища, через що клапан може почати заїдати при сильному забрудненні.
Двостулковий зворотний клапан оснащений запірним елементом у вигляді двох пелюсток (створок), встановлених на осі, розташованої по центру прохідного перерізу. Коли робочий потік (вода) рухається у потрібному напрямку, клапан відкритий і стулки складені. При зниженні тиску, припиненні потоку або зміні напрямку руху стулки розправляються та закриваються під впливом пружини. Двостулковий зворотний клапан має підвищений гідравлічний опір, коректно працює з різними ущільнювальними матеріалами.

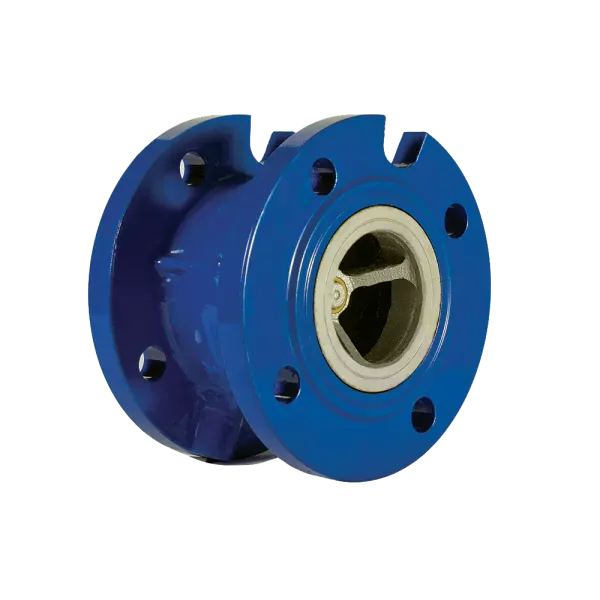

Дисковий зворотний клапан оснащений плоским запірним органом у формі плоского диска, пов'язаного з пружним штоком. Він відкривається під тиском робочого середовища та притискається до сідла пружиною за його відсутності, перекриваючи проточний отвір. Дискові зворотні клапани мають безліч модифікацій, завдяки чому застосовуються в різних галузях промисловості (включаючи труби для води, каналізації, опалення), за винятком в'язких рідин і твердих, волокнистих матеріалів.
Тип матеріалу
Зворотні клапани виготовляються з чавуну, латуні та сталі (у тому числі нержавіючої):
- Чавунні зворотні клапани витримують робочу температуру до 300 °С, легко ремонтуються, мають просту конструкцію та підходять для експлуатації в нейтральних робочих середовищах (наприклад, вода). Не рекомендовано для агресивних речовин (чавун може кородувати). Клапани з чавуну досить важкі, тому для монтажу великих варіантів потрібна спецтехніка. Діапазон номінального перерізу дуже широкий (від 15 до 600 мм), тому можна знайти зворотні клапани як для побутових (вода, каналізація, опалення), так і для промислових цілей.
- Латунні зворотні клапани стійкі до корозії, досить довговічні та недорого коштують. Максимальний умовний діаметр обмежений (в середньому - до 100 мм), тому варіанти з латуні частіше використовуються в побутових сферах - наприклад, зворотний клапан для води або клапан для каналізації в приватному будинку. Пояснюється це обмеженістю температурного режиму - до 200 °C.
- Сталеві зворотні клапани витримують екстремально високі температури та великі навантаження, тому часто використовуються у промисловому середовищі. Оскільки сталь схильна до корозії, сфера застосування обмежена: зазвичай це трубопроводи, які транспортують воду, гарячу пару, нафту, нейтральні гази.
- Зворотні клапани з нержавіючої сталі - найміцніший, зносостійкий, надійний варіант із відповідною ціною. Діапазон робочих температур коливається від - 60 до + 450 °С, а робочий тиск може досягати 45-50 кг/см2. Зворотний клапан з нержавіючої сталі може контактувати зі слабо-агресивними середовищами, хімікатами, в'язкими рідинами. Умовний діаметр коливається у середньому від 10 до 300 мм.
Чому варто купити зворотний клапан у компанії UKS-GROUP
UKS-GROUP пропонує вашій увазі великий вибір зворотних клапанів для побутової та промислової експлуатації за вигідною ціною. Ви можете купити зворотний клапан для води, зворотний клапан для каналізації, зворотний клапан для опалення та десятки інших варіантів. Ми випускаємо арматуру, яка здатна працювати в різних робочих середовищах:
- природний газ;
- гаряча пара (повітря);
- води та стічні води;
- слабоагресивні середовища;
- нафтопродукти;
- в'язкі рідини;
- каналізаційні стоки;
- і не тільки.
UKS-GROUP розробляє та випускає зворотні клапани різного діаметру - від 15 до 800 мм. Наша продукція може працювати з тиском до PN 16 та температурою до 80-300 градусів. Ви легко знайдете зворотний клапан для води та каналізації, житлово-комунального господарства та монтажних компаній, сфери нафтовидобутку та нафтопереробки, систем опалення та водопостачання, а також арматуру вузького призначення.
