Грязьовики
Грязьовик - фільтр, який застосовується для очищення робочого середовища від зважених механічних, органічних частинок та нерозчинних домішок. Конструктивно складається з металевого корпусу циліндричної форми з вхідними та вихідними патрубками, сполучних елементів та фільтруючої основи (сітки). Також у конструкції може бути люк для очищення чи заміни фільтра.
Грязьовик - важливий вузол розширення трубопроводу в теплових пунктах, системах гарячого та холодного водопостачання. Фільтр ефективно очищає воду (або інше робоче середовище) від частинок ґрунту, піску, іржі, глиняних вкраплень, окалини та інших забруднень. Грязьовик забезпечує збереження та довговічність магістральної мережі, і покращує якість робочої рідини, яка протікає в ній.
Фільтр грязьовик: особливості
Фільтр грязьовик використовується переважно для води та в системах опалення. Він працює за принципом дуршлагу: робоче середовище, що надходить через патрубок, проходить через фільтруючу сітку, на якій осідають забруднення. Очищене середовище виходить назовні через інший патрубок і продовжує рух магістраллю. Фільтр грязьовик вимагає періодичного очищення від накопиченого бруду, або повної заміни (залежить від типу конструкції).
Навіщо варто купити фільтр грязьовик для води та для опалення?
- підвищити якісні характеристики робочого середовища;
- захистити систему опалення або водопостачання від утворення відкладень зсередини;
- підвищити коефіцієнт корисної дії магістралі;
- уникнути обов'язкового промивання системи вручну;
- попередити засмічення та порушення в роботі робочого каналу;
- продовжити термін служби інженерної комунікації;
- вирівняти теплову віддачу опалювальних приладів;
- зменшити ризик виникнення протікань та аварій;
- скоротити витрати на опалення приміщення.
Фільтр грязьовик: різновиди
Можна класифікувати фільтри грязьовики таким чином:
- за типом відділення частинок;
- за видом обслуговування;
- за типом монтажу;
- за місцем використання.
За типом відділення частинок
За типом відділення частинок фільтри грязьовики бувають сітчасті, магнітні та гравітаційні (відстійники).
Сітчастий фільтр грязьовик зустрічається найчастіше. Домішки в ньому залишаються на фільтрувальній сітці, розмір вічок якої варіюється в залежності від місця експлуатації. Це може бути фільтр тонкої (для найдрібніших частинок до 5 мікрон) або грубої (для великих домішок) очистки. Найчастіше фільтр тонкої очистки використовується для води на побутових водопроводах, а грубої - на комунальних теплових пунктах. Сітчастий грязьовик легко очистити через спеціальний люк.
Магнітний фільтр грязьовик не тільки утримує домішки сіткою, але й притягує до себе металеві частинки за рахунок магнітного поля, що утворюється. Двоетапне очищення гарантує максимальну ефективність арматури та кращу якість робочого середовища на виході (не тільки очищує, а й пом'якшує воду). Магнітний грязьовик не впливає на швидкість руху потоку та рівень тиску в трубопроводі, тому його можна встановлювати навіть на всмоктуючих ділянках потужних насосів. Він захищає від появи корозії, відкладення солей та накипу всередині системи опалення або водопостачання. Мінус магнітного грязьовика - висока ціна.
Гравітаційний фільтр грязьовик (він же відстійник) очищає робоче середовище під силою тяжіння. При падінні швидкості руху робочого середовища механічні суспензії самостійно осідають на дні під впливом гравітації. Верхня частина відстійника не має отворів: заглушка розташовується лише внизу, разом із патрубком для очищення. Гравітаційні грязьовики зустрічаються рідко та використовуються переважно на підприємствах промислового типу.
За видом обслуговування
Виділяють три варіанти грязьовиків за видом обслуговування:
- Самопромивний грязьовик вважається найзручнішим. У нижній частині конструкції розташовується кран, при відкритті якого потік води вимиває бруд. Таким чином можна очистити фільтр навіть від домішок, що щільно засіли.
- Промивний грязьовик також можна очистити без демонтажу, але робити це доводиться вручну. Клопітна, зате менш дорога конструкція.
- Непромивний грязьовик неможливо очистити без демонтажу. Цей вид фільтра рідко використовують для системи опалення та водопостачання.
За типом монтажу
За типом монтажу фільтр грязьовик може бути муфтовим, різьбовим (фланцевим) або приварним.
- Муфтовий грязьовик має форму шестигранника і оснащений двома сполучними муфтами з обох боків, які фіксуються на трубопроводі. Муфтовий фільтр, зазвичай, невеликий: його можна купити для побутових труб малого діаметра.

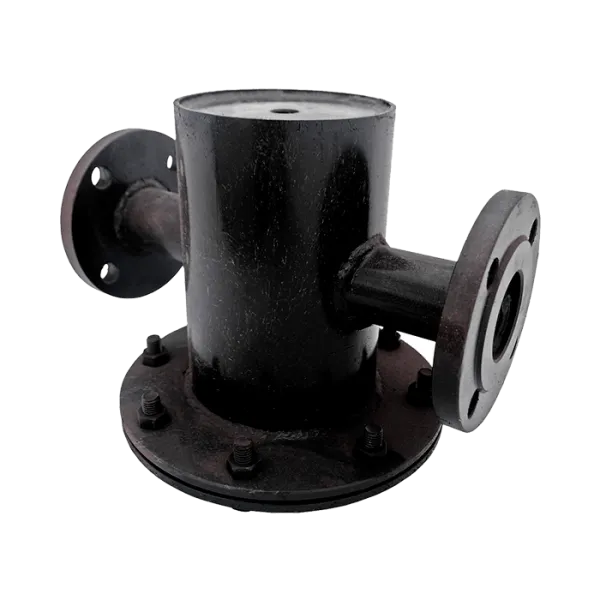

- Фланцевий грязьовик має в комплекті кільце ущільнювача з отворами, яке обтягують болтами. Фланцевий фільтр встановлюється на труби з відповідними фланцями, і має широкий спектр застосування - від побутових до промислових інженерних і теплових мереж.
- Приварний грязьовик монтується на магістралі за допомогою зварювання. Для фіксації використовуються фаски для зварного шва по краях патрубків. Це бюджетний та не дуже популярний варіант, при заміні якого доводиться вирізати ділянку трубопроводу.
Також фільтри грязьовики розрізняють за монтажним положенням - вертикальні та горизонтальні.
За місцем використання
Стандартна сфера застосування фільтра грязьовика - побутове водопостачання та теплові пункти. Для системи опалення можна купити такі види грязьовиків:
- Косі латунні. Фіксуються різьбовими муфтами, встановлюються перед циркуляційним насосом в автономних системах опалення.
- Чавунні фланцеві.
- Фланцеві.
- Абонентські. Абонентські грязьовики встановлюються на ділянках приєднання приватних будинків до магістралей опалення.
